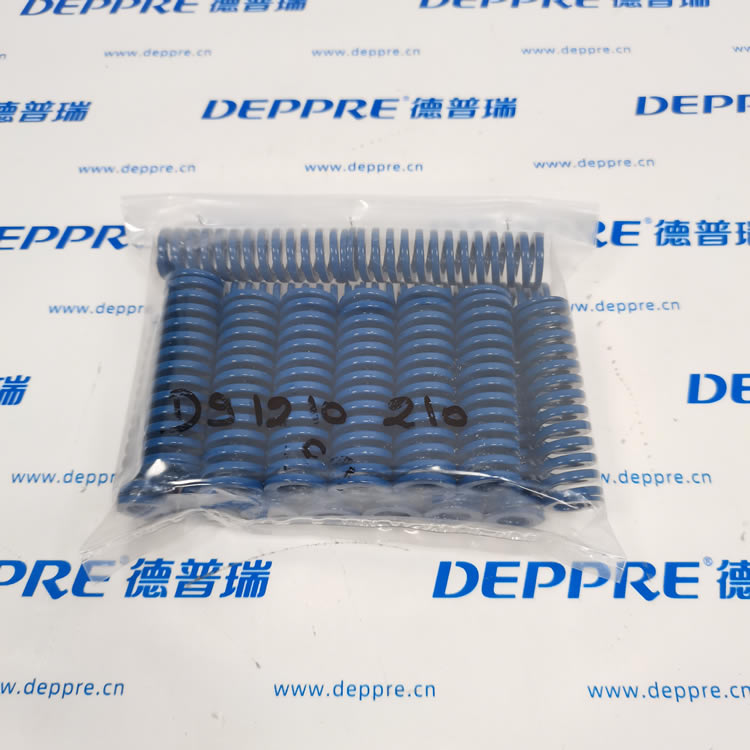

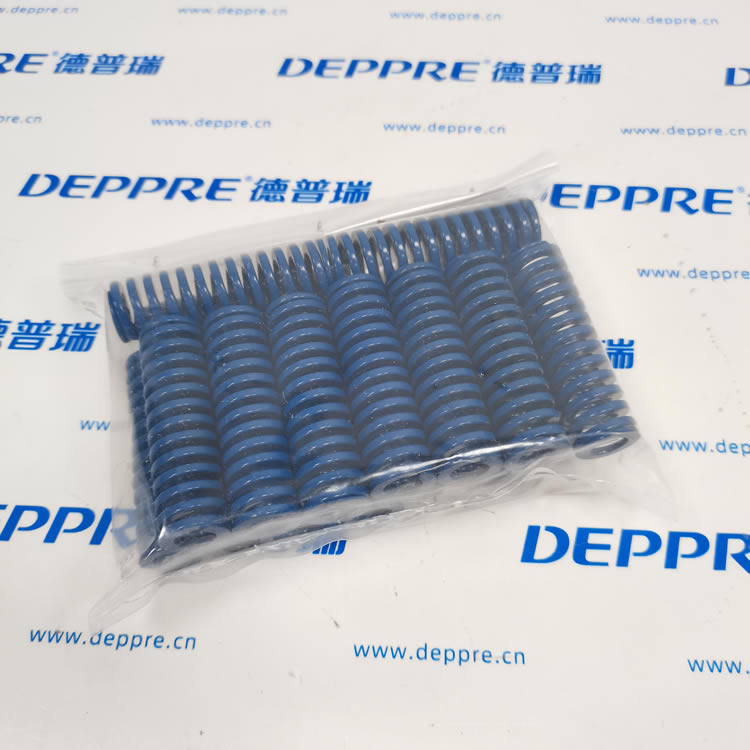

DANLY 9-1210-210（德國丹利 DieMax XL 中型負載模具彈簧）

9-1210-210 是德國 DANLY（丹利） 旗下 DieMax XL 系列的藍色中型負載矩形鋼絲模具彈簧，主打高壽命、高精度、抗疲勞，廣泛用于沖壓模具、工裝夾具、自動化設備的彈性支撐與緩沖。

一、品牌與定位

• 制造商：W. DANLY GmbH（德國，1922 年創立，百年模具標準件大廠）

• 系列：DieMax XL（高性能矩形鋼絲模具彈簧）

• 類型：Medium Load（中型負載，藍色）

• 材質：鉻硅合金鋼（Chrome-Silicon），高抗拉、抗疲勞

• 標準：ISO 10243、ASTM A1000-99，全球通用互換

二、型號解析（9-1210-210）

• 9：DieMax XL 系列代號

• 12：孔徑 3/4"（20mm）

• 10：自由長度 2.50"（64mm）

• 210：中型負載（藍色，21=Medium）

三、核心技術參數

1）尺寸規格

• 孔徑（A）：3/4"（20mm）

• 桿徑（推薦）：3/8"（10mm）

• 自由長度（C）：2.50"（64mm）

• 鋼絲類型：矩形（Rectangular）

• 顏色：藍色（Medium Load）

2）力學性能

• 彈簧常數（K）：44.0 lbs/0.1in ≈ 77.1 N/mm

• 最大壓縮量：40% 自由長度（25.6mm）

• 極限載荷（壓并）：約 1100 lbs（4890 N）

• 工作溫度：?40℃～+220℃（425°F）

3）壽命與精度

• 疲勞壽命：≥100 萬次循環（額定載荷下）

• 尺寸公差：長度 ±0.5mm，孔徑 ±0.1mm

• 端面平整度：≤0.02mm，避免偏載

四、結構特點

1. 矩形鋼絲 + 梯形截面：降低應力集中，提升疲勞壽命 30% 以上

2. 鉻硅合金鋼材質：耐高溫、抗變形、不易斷裂，適配高頻沖壓

3. 全封閉冷卷工藝：端面磨平，垂直度好，壓縮時無偏擺

4. 顏色編碼：藍色 = 中型負載，便于快速選型與維護

5. 高互換性：同規格可直接替換其他品牌（如 Misumi、Raymond）

五、典型應用

• 沖壓模具：沖裁、彎曲、拉伸模的頂料、壓邊、卸料機構

• 工裝夾具：鉆模、銑夾具的彈性壓緊與補償

• 自動化設備：皮帶張緊、緩沖減震、間隙補償裝置

• 注塑模具：頂出機構、滑塊復位、保壓緩沖

• 重型機械：工程機械、礦山設備的彈性支撐
