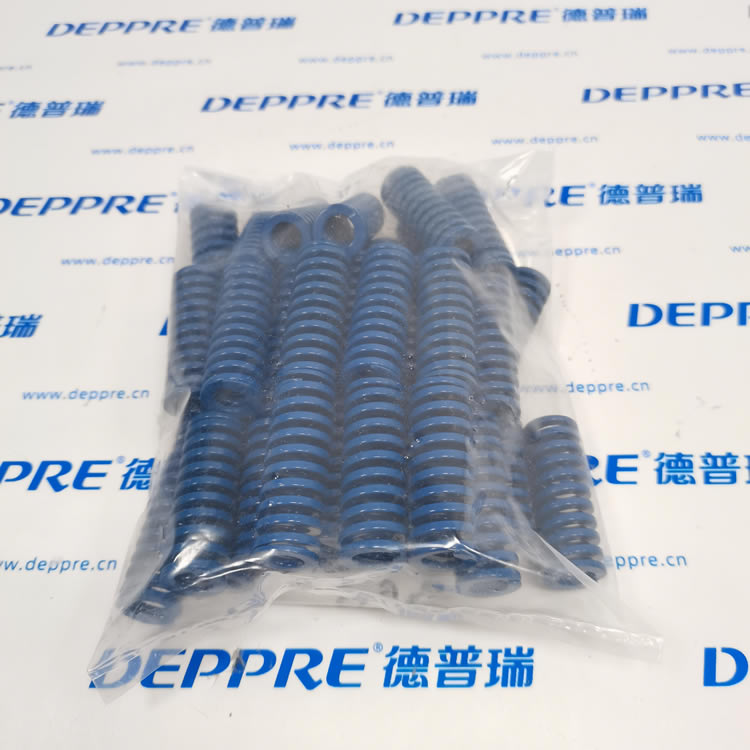

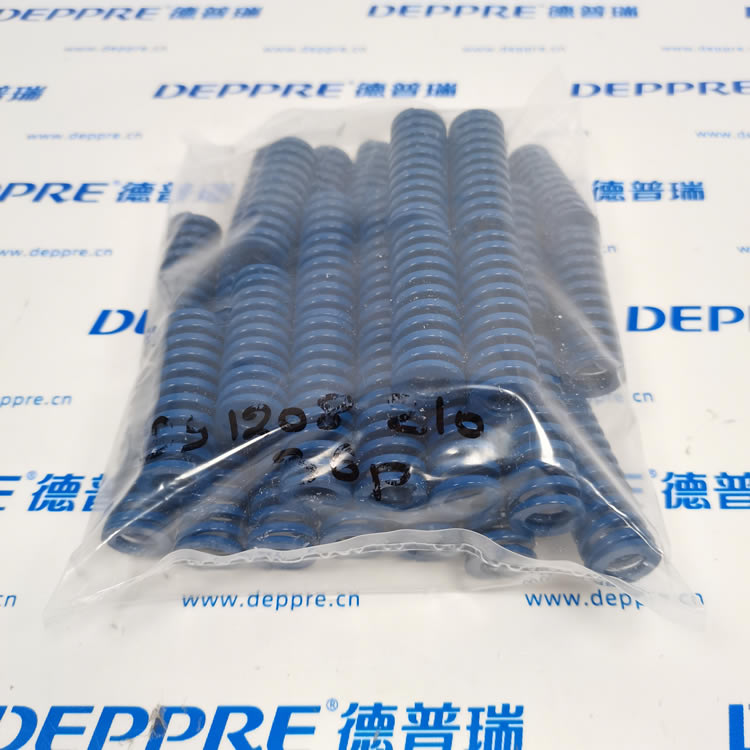

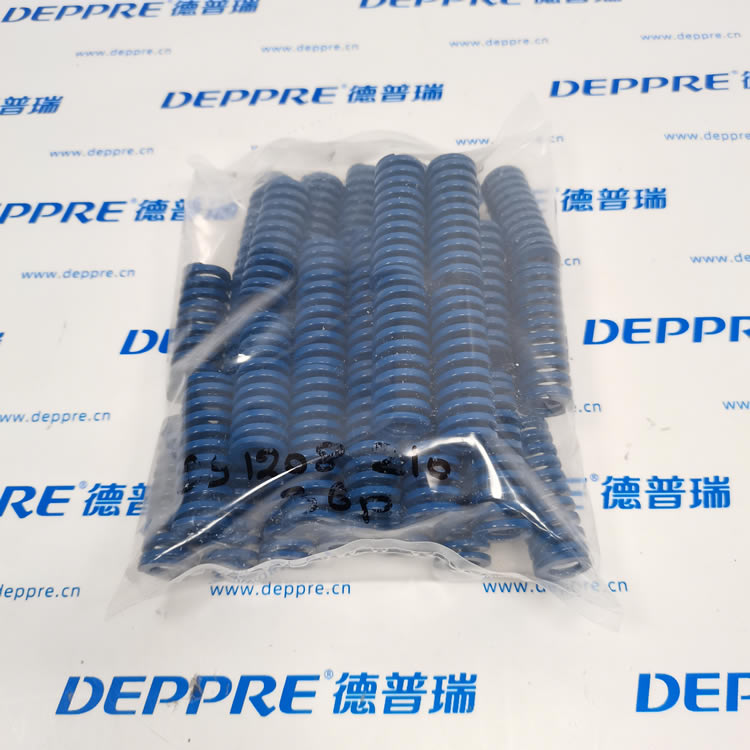

DANLY 9-1208-210（DieMax XL 藍色中型負載模具彈簧）

9-1208-210 是德國 DANLY（丹利）DieMax XL 系列矩形鋼絲壓縮彈簧，藍色 = 中型負載，用于沖壓模、工裝夾具、自動化設備的彈性支撐與頂料、壓邊機構。

一、型號解析（9-1208-210）

• 9：DieMax XL 系列

• 12：孔徑 3/4"（20 mm）

• 08：自由長度 2.00"（51 mm）

• 210：中型負載（藍色，21=Medium Load）

二、關鍵尺寸（英制 / 公制）

• 孔徑 A：3/4" ≈ 20 mm

• 推薦桿徑：3/8" ≈ 10 mm

• 自由長度 C：2.00" ≈ 51 mm

• 鋼絲截面：矩形（Rectangular）

• 顏色：藍色（中型負載）

三、力學參數（參考同系列 9-1210-210 比例推算）

• 彈簧常數 K：約 77 N/mm（44 lbs/0.1in）

• 額定壓縮量：≤ 30% 自由長度（≈15 mm）

• 最大壓縮量：≤ 40%（≈20 mm）

• 極限載荷（壓并）：≈ 4900 N（1100 lbs）

• 工作溫度：?40℃～+220℃

四、材料與特點

• 材質：鉻硅合金鋼（Chrome?Silicon），高抗拉、抗疲勞、耐高溫

• 結構：矩形鋼絲冷卷、端面磨平、垂直度好、抗偏載

• 壽命：額定載荷下 **≥100 萬次循環 **

• 互換性：符合 ISO 10243，可與 MISUMI、Raymond 等同規格互換

五、典型應用

• 沖壓模具：頂料、壓邊、卸料、滑塊復位

• 工裝夾具：彈性壓緊、間隙補償

• 自動化設備：緩沖、張緊、減震

• 注塑模：頂出、保壓緩沖
