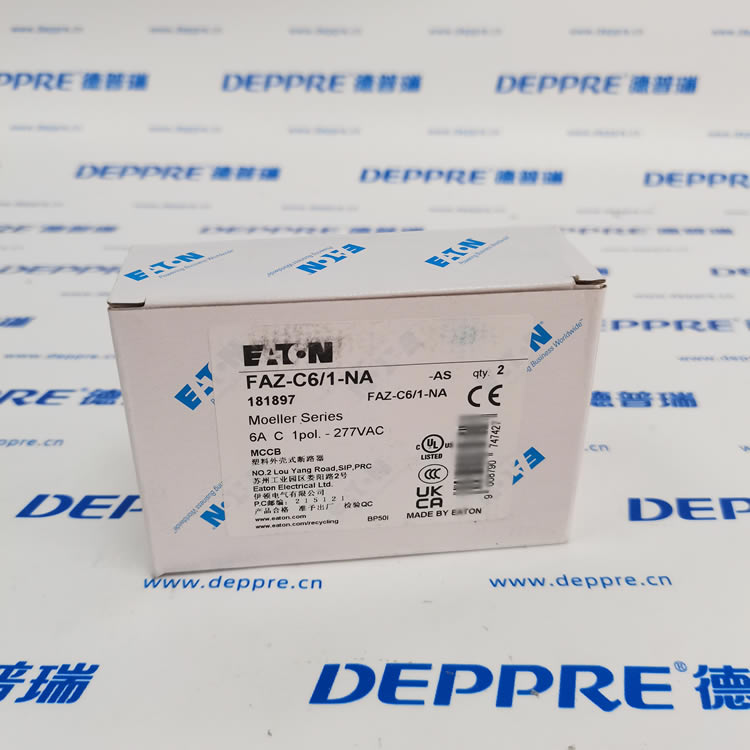

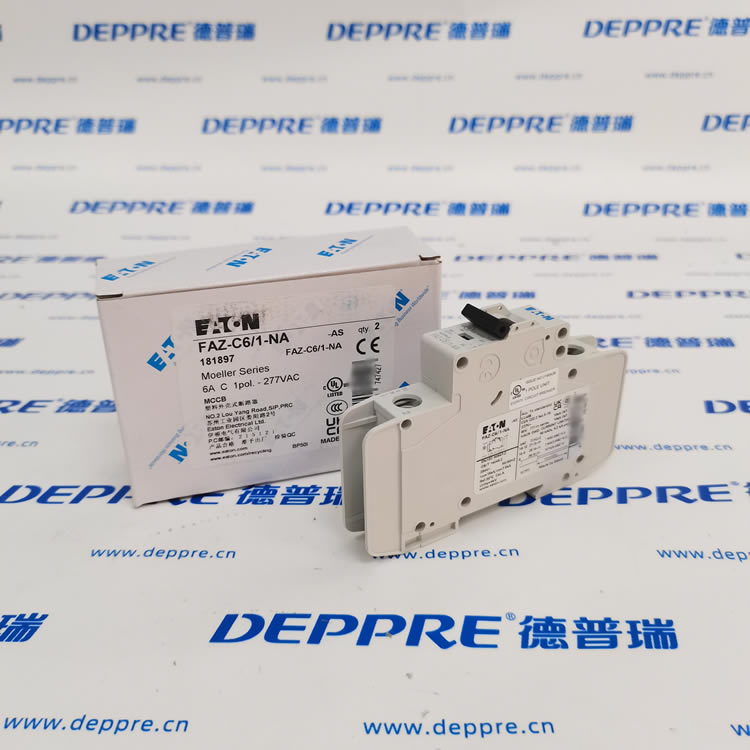

EATON FAZ?C6/1?NA（微型斷路器 MCB）

EATON FAZ?C6/1?NA 是伊頓 xEffect 系列單極、C 曲線、6A 微型斷路器，UL489/CSA/IEC 認證，工業 / 北美配電通用，限流型、高分斷、窄體設計

一、型號解析

• FAZ：xEffect 系列微型斷路器（MCB）

• C：脫扣曲線 C 型（5–10×In 瞬時短路脫扣）

• 6：額定電流 6A

• 1：1 極（1P）

• NA：北美版（UL489/CSA 認證）

二、核心技術參數（2026 官方）

額定值

• 額定電流 In：6A

• 額定電壓 AC：

• IEC：240/415V AC

• UL/CSA：277V AC（480Y/277V 系統）

• 額定電壓 DC：48V DC

• 頻率：50/60Hz

• 絕緣電壓 Ui：440V AC

• 沖擊耐壓 Uimp：4kV

分斷能力

• IEC 60947?2：10kA @ 240/415V AC

• UL 489：10kA @ 277V AC

• 限流類別：3（高限流）

脫扣特性（熱磁式）

• 過載：熱脫扣（30℃ 基準）

• 短路：C 曲線 → 5–10In（30–60A）瞬時脫扣

• 機械壽命：20,000 次（空載）

機械與環境

• 安裝：35mm DIN 導軌

• 接線：螺釘端子（18–8 AWG）

• 尺寸（寬 × 高 × 深）：17.7 × 105 × 75.5 mm（1M 窄體）

• 重量：約 120g

• 工作溫度：?25℃ … +75℃

• 防護等級：IP20（端子）

認證

• UL 489、CSA C22.2 No.5、IEC 60947?2、CE、RoHS

三、主要特點

1. C 曲線適配常規負載：適合照明、插座、PLC、儀表、電源等沖擊電流小的回路。

2. 北美 / 全球雙認證：同時滿足 IEC 與 UL/CSA，出口設備、北美項目首選。

3. 高限流、高分斷：10kA（IEC/UL），工業級短路保護。

4. 窄體 17.7mm：節省柜內空間，多回路密集安裝友好。

5. 紅綠觸點指示：直觀顯示通斷狀態，安全運維。

四、典型應用

• 工業控制：PLC、傳感器、繼電器、儀表回路

• 建筑配電：照明、插座、空調分支回路

• 北美設備：480Y/277V 系統終端保護

• 設備出口：歐美設備電源保護（UL/IEC 雙認證）

• 直流回路：48V DC 電源、通信設備。

五、選配附件

• 輔助觸點（NO/NC）

• 分勵脫扣器、欠壓脫扣器

• 母線連接端子、絕緣隔板
