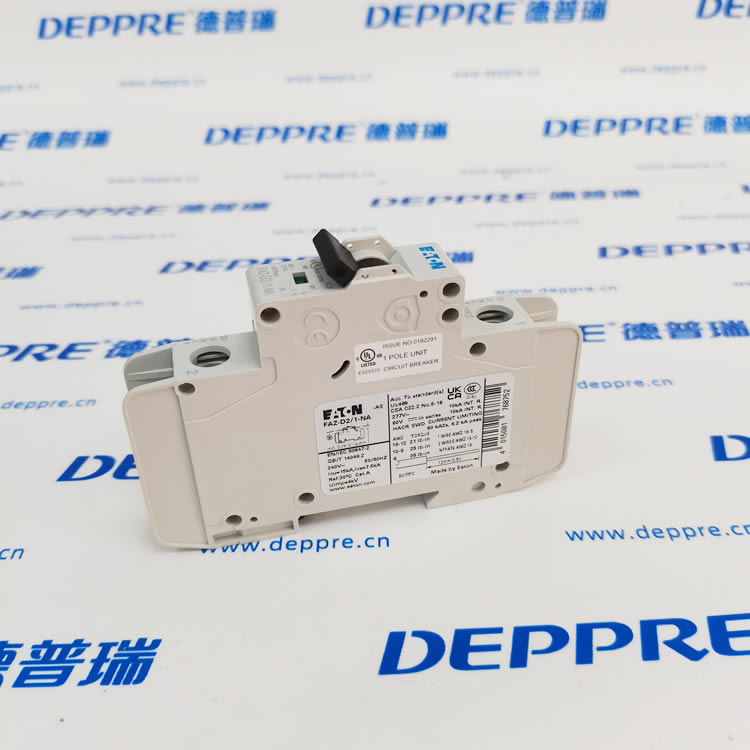

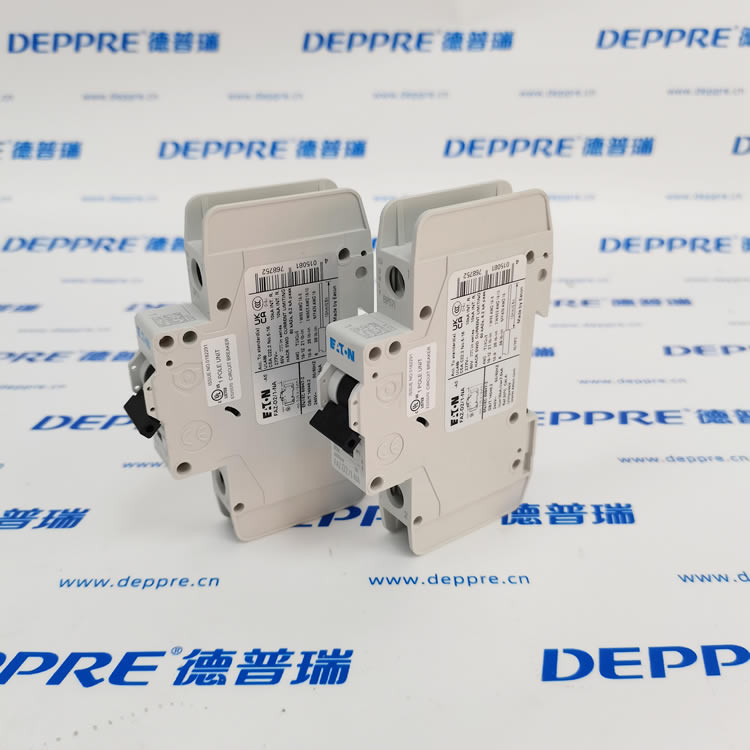

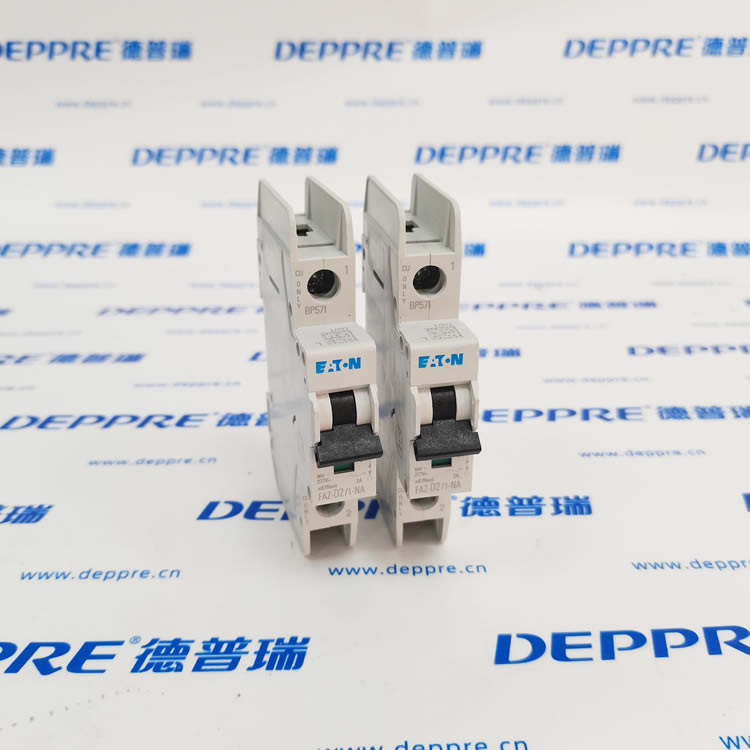

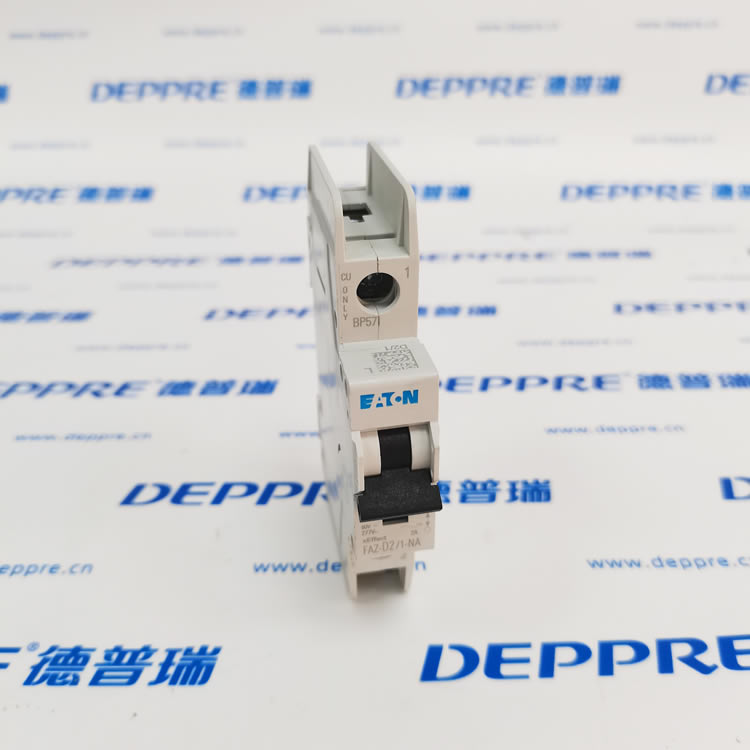

EATON FAZ?D2/1?NA（微型斷路器 MCB）

EATON FAZ?D2/1?NA 是伊頓 xEffect 系列單極、D 曲線、2A 微型斷路器，UL489/CSA/IEC 認證，工業 / 北美配電專用，限流型、高分斷、窄體設計。

一、型號解析

• FAZ：xEffect 系列微型斷路器（MCB）

• D：脫扣曲線 D 型（10–20×In 瞬時短路脫扣）

• 2：額定電流 2A

• 1：1 極（1P）

• NA：北美版（UL489/CSA 認證）

二、核心技術參數（2026 官方）

額定值

• 額定電流 In：2A

• 額定電壓 AC：

• IEC：240/415V AC

• UL/CSA：277V AC（480Y/277V 系統）

• 額定電壓 DC：48V DC

• 頻率：50/60Hz

• 絕緣電壓 Ui：440V AC

• 沖擊耐壓 Uimp：4kV

分斷能力

• IEC 60947?2：15kA @ 240/415V AC

• UL 489：10kA @ 277V AC

• 限流類別：3（高限流）伊頓

脫扣特性（熱磁式）

• 過載：熱脫扣（30℃ 基準）

• 短路：D 曲線 → 10–20In（20–40A）瞬時脫扣

• 機械壽命：20,000 次（空載）

機械與環境

• 安裝：35mm DIN 導軌

• 接線：螺釘端子

• 尺寸（寬 × 高 × 深）：17.7 × 105 × 70.5 mm（1M 窄體）

• 重量：約 112g

• 工作溫度：?25℃ … +75℃

• 防護等級：IP20（端子）

認證

• UL 489、CSA C22.2 No.5、IEC 60947?2、CE、RoHS

三、主要特點

1. D 曲線適配感性負載：適合電機、變壓器、電磁閥、變頻器等沖擊電流大的回路。

2. 北美 / 全球雙認證：同時滿足 IEC 與 UL/CSA，出口設備、北美項目首選。

3. 高限流、高分斷：15kA（IEC）/10kA（UL），工業級短路保護。

4. 窄體 17.7mm：節省柜內空間，多回路密集安裝友好。

5. 紅綠觸點指示：直觀顯示通斷狀態，安全運維伊頓。

四、典型應用

• 工業控制：PLC、傳感器、繼電器回路

• 電機 / 執行器：小型電機、電磁閥、變頻器輸出側

• 北美配電：480Y/277V 系統分支保護

• 設備出口：歐美設備電源保護（UL/IEC 雙認證）

• 直流回路：48V DC 電源、通信設備
