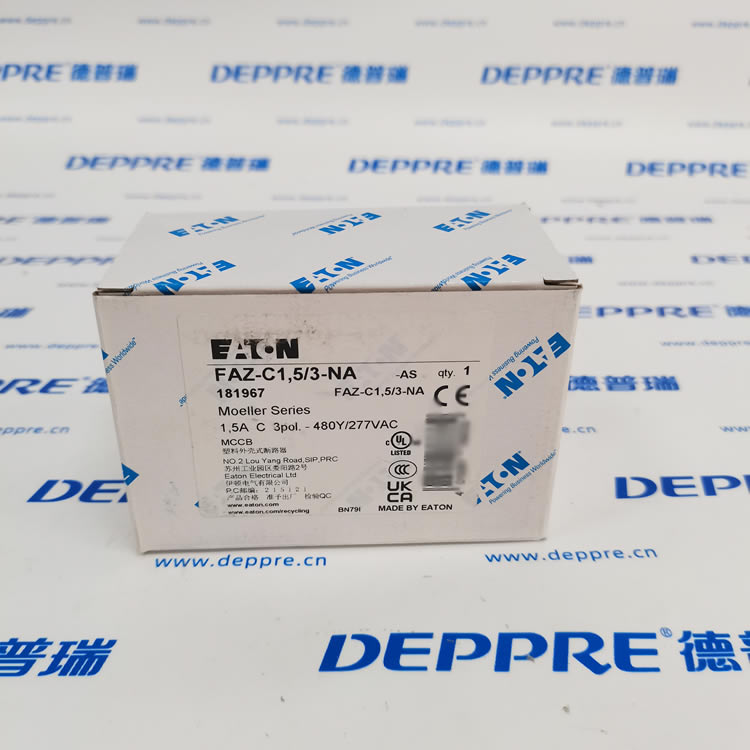

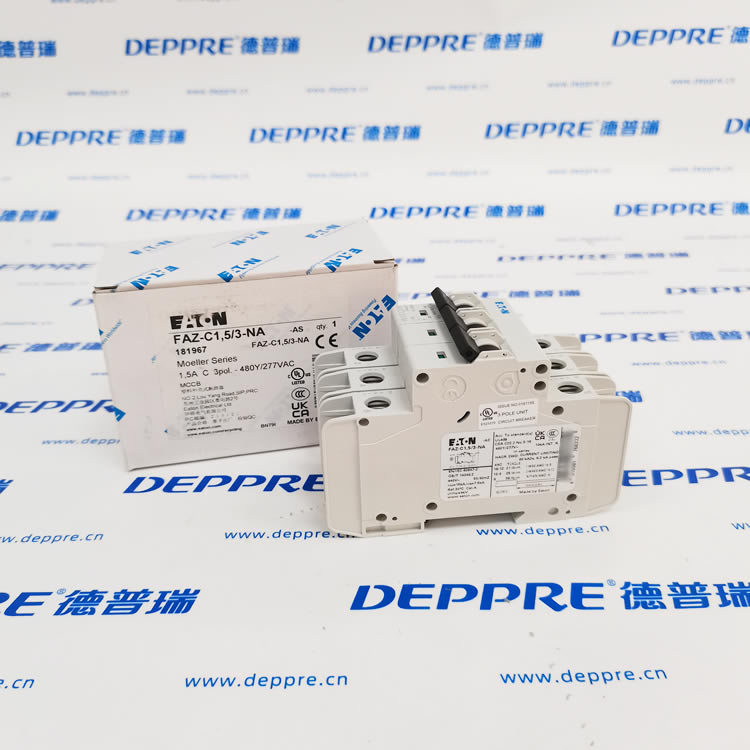

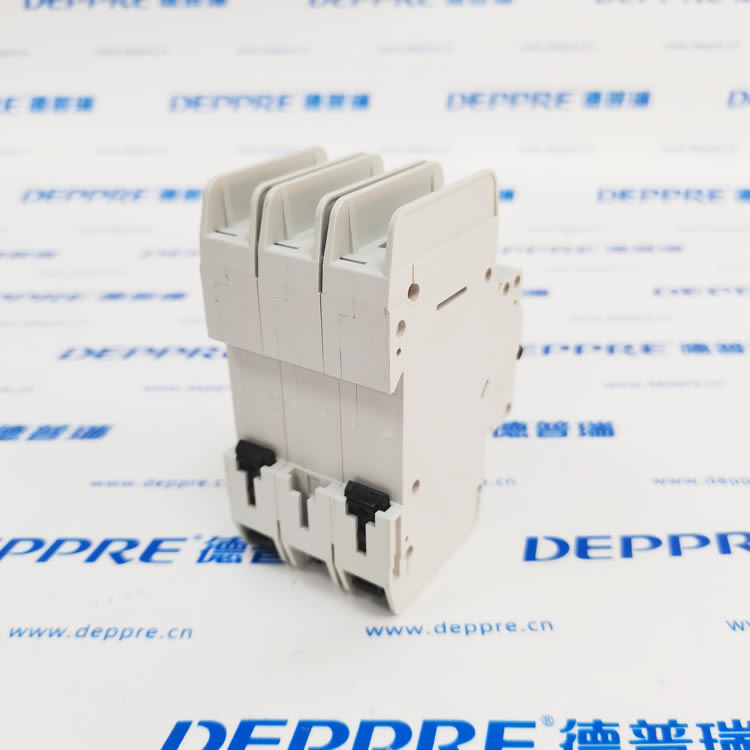

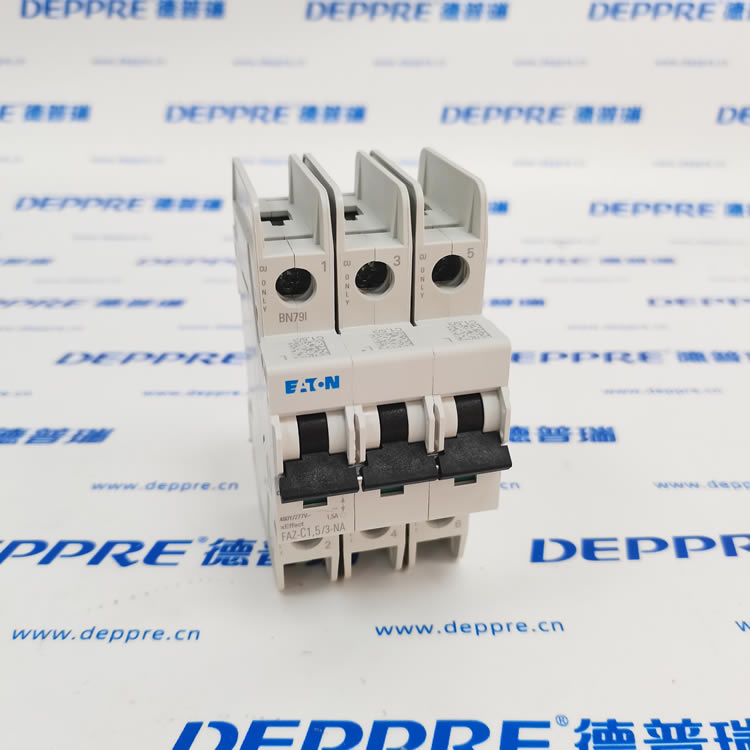

EATON FAZ?C1,5/3?NA（微型斷路器 MCB）

EATON FAZ?C1,5/3?NA 是伊頓 xEffect FAZ?NA 系列三極、C 曲線、1.5A 微型斷路器，專為北美市場設計，UL/CSA/IEC 認證，工業 / 高端建筑配電、出口設備常用。

一、型號解析

• FAZ：xEffect 系列微型斷路器（MCB）

• C：脫扣曲線 C 型（5–10×In 瞬時短路脫扣）

• 1,5：額定電流 1.5A

• 3：3 極（3P）

• NA：北美版（UL 489/CSA 認證）

二、核心技術參數（2026 官方）

額定值

• 額定電流 In：1.5A

• 額定電壓 AC：

• IEC：240/415V AC

• UL/CSA：277/480V AC（480Y/277V 系統）

• 額定電壓 DC：48V DC

• 頻率：50/60Hz

• 絕緣電壓 Ui：440V AC

• 沖擊耐壓 Uimp：4kV

分?jǐn)嗄芰?/h4>

• IEC 60947?2：15kA @ 240/415V AC

• UL 489：14kA @ 277/480V AC

• 限流類別：3（高限流）

脫扣特性（熱磁式）

• 過載：熱脫扣（30℃ 基準）

• 短路：C 曲線 → 5–10In（7.5–15A）瞬時脫扣

• 機械壽命：20,000 次（空載）

機械與環境

• 安裝：35mm DIN 導軌

• 接線：螺釘端子（18–8 AWG）

• 尺寸（寬 × 高 × 深）：53.1 × 105 × 75.5 mm（3M）

• 重量：約 360g

• 工作溫度：?25℃ … +75℃

• 防護等級：IP20（端子）

認證

• UL 489、CSA C22.2 No.5、IEC 60947?2、CE、RoHS

三、主要特點

1. C 曲線適配常規小電流負載：適合精密儀表、電磁閥、小型電機、PLC 三相回路等沖擊電流較小的感性 / 阻性負載。

2. 北美 / 全球雙認證：同時滿足 IEC 與 UL/CSA，北美 480Y/277V 三相系統、出口工業設備標配。

3. 高限流、高分?jǐn)啵?5kA（IEC）/14kA（UL），工業級短路保護，分?jǐn)嗨俣瓤臁?/p>

4. 三極窄體設計：53.1mm 寬度，節省柜內空間，密集安裝友好。

5. 紅綠觸點指示：直觀顯示通斷狀態，安全運維。

6. 交直流兩用：支持 48V DC，適配通信 / 工控直流電源回路。

四、典型應用

• 北美工業配電：480Y/277V 三相小電流分支回路

• 工業控制：三相 PLC、傳感器、繼電器、儀表回路

• 小型電機 / 執行器：三相電磁閥、微型電機、變頻器前端保護

• 設備出口：歐美設備電源保護（UL/IEC 雙認證）

• 直流回路：48V DC 三相電源、通信設備
