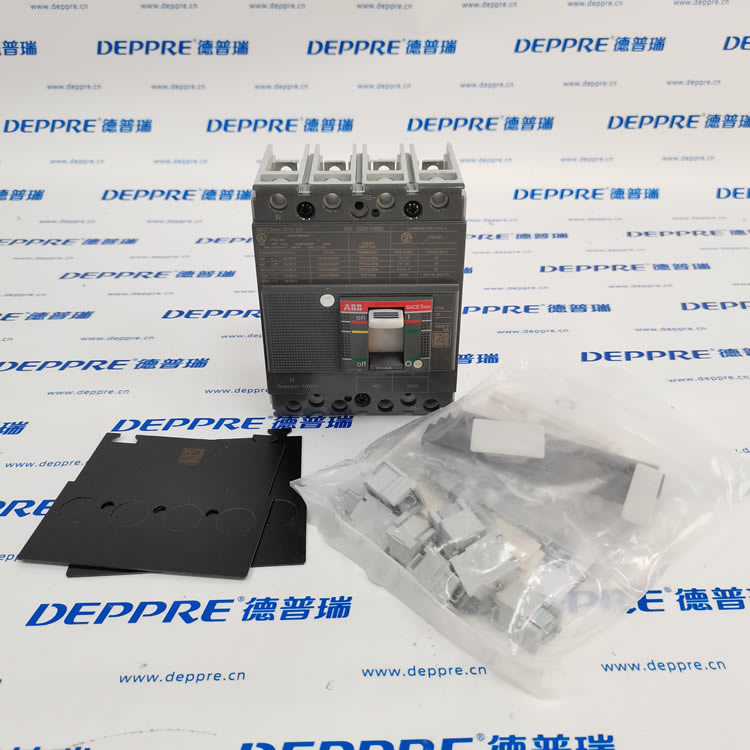

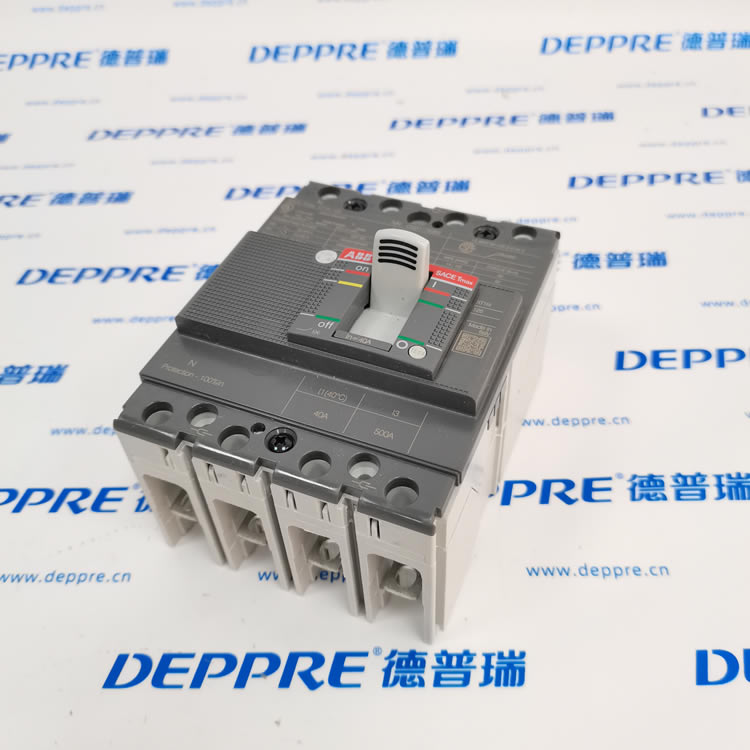

ABB SACE Tmax XT1 N125（MCCB 塑殼斷路器）
ABB Tmax XT1 N125 是 ABB 旗下 SACE 品牌的經濟型塑殼斷路器（MCCB），殼架 125A、N 型分斷能力，常用于工業 / 商業配電、電機、空調與照明回路，主打緊湊、可靠、高性價比。
一、型號解讀
Tmax XT1：系列（XT1=125A 殼架，入門級）
N：分斷能力 N 級（36kA @ 415V AC）
125：殼架額定電流 125A
常見后綴：
TMF：熱磁脫扣（不可調）
3p/4p：3 極 / 4 極
FF：固定式、板前接線
二、核心技術參數（2026 官方）
額定值
殼架電流：125A
額定電流 In：15～125A（可選）
額定電壓：400/415V AC；500V DC
額定頻率：50/60Hz
額定沖擊耐壓 Uimp：8kV
分斷能力（N 級）
36kA @ 415V AC（IEC）
25kA @ 480V AC（UL）
18kA @ 600V AC（UL）
脫扣特性（TMF 熱磁）
過載保護：熱脫扣，固定 In
短路保護：磁脫扣，固定 10×In（±20%）
分斷時間：≤15ms（短路）
機械與電氣
極數：3P / 4P
安裝：固定式（F）
接線：板前接線（Front）
尺寸（寬 × 高 × 深）：128×135×143mm（3P）
機械壽命：25,000 次
防護等級：IP40（正面）
三、主要特點
緊湊經濟：125A 殼架體積小、成本低，適合末端配電。
熱磁保護：TMF 脫扣，過載 + 短路雙重保護，免維護。
高分斷：N 級 36kA@415V，滿足大部分工業場景。
交直流通用：AC 400V / DC 500V 均可使用。
原裝進口：意大利制造，IEC/UL/CSA 認證，RoHS 合規。
