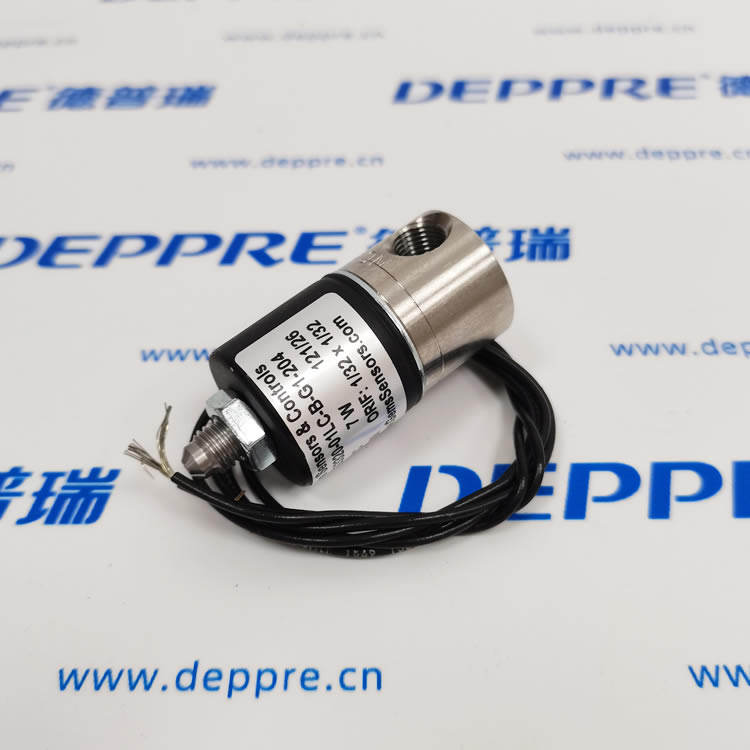

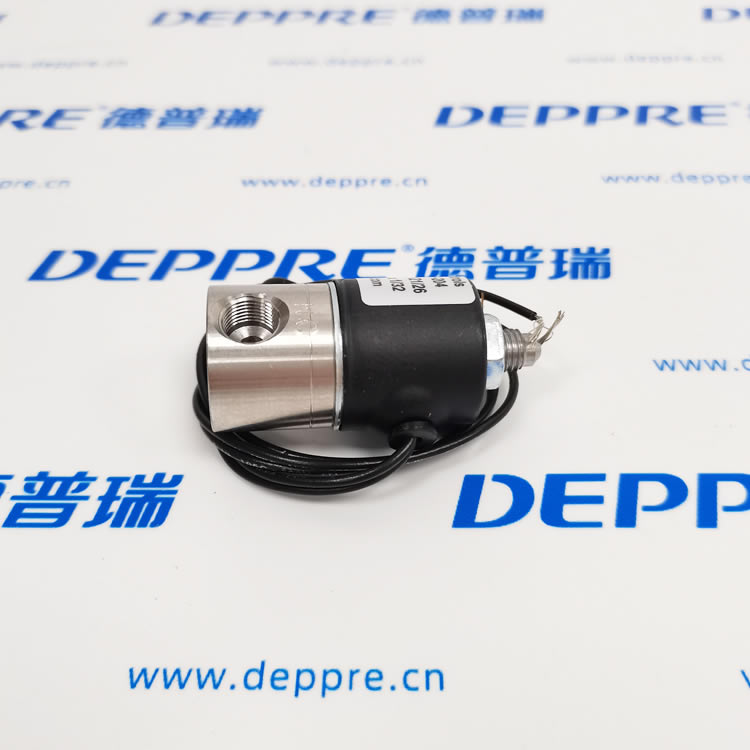

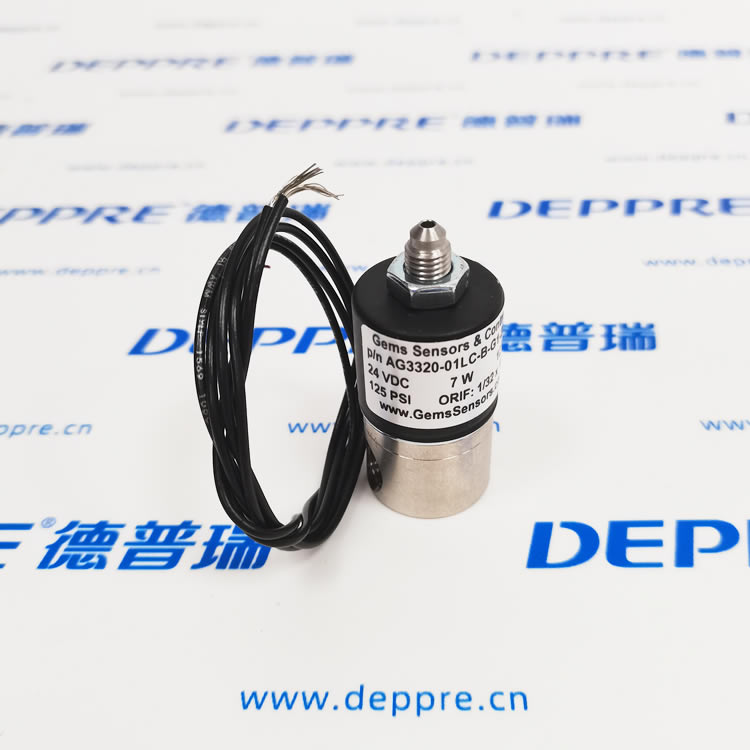

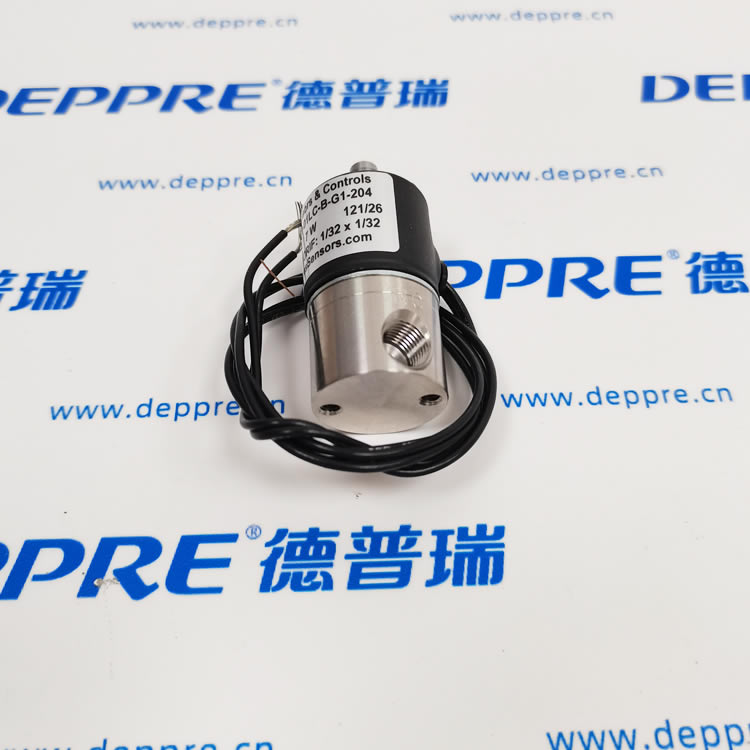

GEMS AG3320-01LC-B-G1-204 美國捷邁微型二位三通電磁閥（AG 系列）
一、型號分段釋義
AG3320-01LC-B-G1-204
AG：Gems 新一代微型電磁閥系列（原 A 系列升級）
3320：三通多功能換向閥、常閉 NC、閥體通徑規格；33 = 三通通用型，20 = 流量規格
01LC：
01：閥體 303 不銹鋼本體
LC：密封材質NBR 丁腈橡膠（Buna-N），適配空氣、水、稀液壓油
B：B 類線圈結構（絕緣繞包線圈，標準功耗）
G1：出線方式 = 橡膠護套出線、18 英寸 (457mm) PVC 引出線
204：線圈電壓 DC24V
二、核心技術參數
1. 流體參數
通路：3 通換向閥（3/2 NC 常閉），一進兩出
接口：兩端1/8"-27 NPT 內螺紋
最大工作壓差 MOPD：1000PSI（≈69bar）
流量系數 Cv：0.065，KV≈0.056
適用介質：壓縮空氣、清水、潤滑油、低腐蝕流體；禁強酸堿、丙酮
2. 電氣參數
線圈：DC24V（204 代碼），額定功耗 7W
絕緣等級：B 級，線圈耐溫 130℃
防護：IP54（閥體不銹鋼防水，引線密封）
工作溫度：流體 - 10℃～+80℃，環境 - 20℃～+65℃
3. 機械參數
閥體：303 不銹鋼，耐腐蝕、耐壓
密封：NBR 丁腈橡膠
安裝：螺紋直裝 / 閥塊集成安裝，緊湊微型結構
三、產品特點
小體積高壓：閥體小巧，最高耐壓 69bar，微型氣動系統首選
不銹鋼閥體 + NBR 密封，油氣水通用，抗介質腐蝕
三通換向結構，單閥實現氣源通斷 / 氣路切換，精簡氣路排布
低功耗 7W 線圈，長時間通電不易過熱，壽命≥千萬次啟閉
原廠出線引線，免端子壓接，現場接線便捷
四、典型應用
醫療設備氣動閥、實驗室分析儀器氣路控制
小型空壓機、潤滑系統油路換向、液壓微型控制回路
半導體設備、自動化工裝夾具氣動切換、暖通加濕水路開關
五、同型號選配區分
密封：L=NBR、V=Viton 氟橡膠（耐油耐化學）
出線：G1 引線、M12 航空插頭、直接接線端子
電壓：204=DC24V、124=DC12V、AC 款另有代碼
