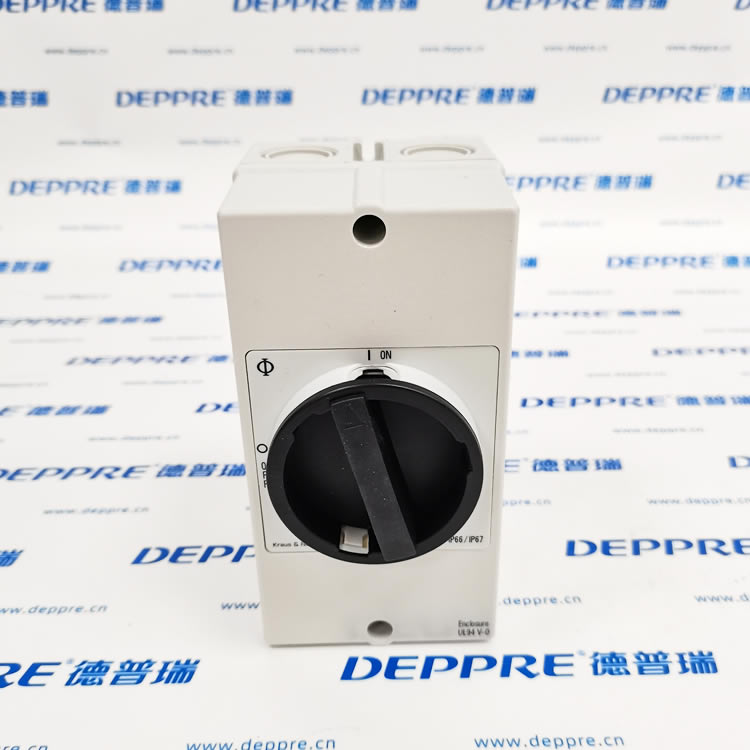

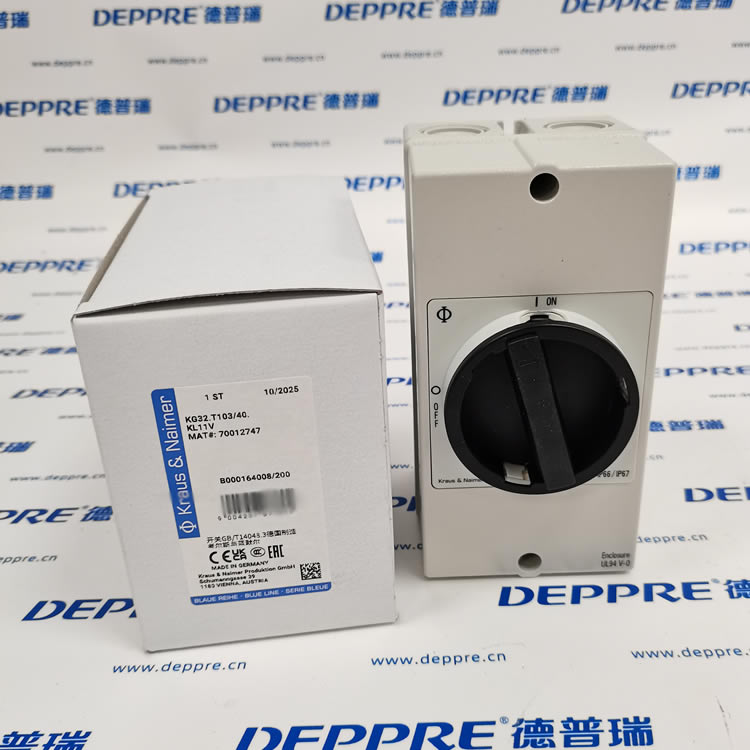

KRAUS&NAIMER KG32.T103/40.KL11V 奧地利藍系列凸輪隔離開關

一、型號分段釋義

1. KG32：K&N 藍系列緊湊型主隔離開關，額定發熱電流 32A標準本體

2. T103：凸輪程序編碼：3 極、ON-OFF 兩檔位（0°OFF/90°ON）、單通斷電源分斷，無空檔

3. /40：接線端子規格，螺釘壓緊端子，適配線纜截面積≤4mm2 硬軟線

4. KL11V：紅黃急停型操作手柄（黃底座 + 紅色手柄），OFF 位可掛鎖上鎖、面板前裝結構，V = 標準面板安裝型式

二、核心電氣參數（IEC60947-3，AC380~440V/50Hz）

• 額定絕緣電壓 Ui：690VAC，約定發熱電流 Ith=32A

• AC-21A 阻性負載：32A；AC-23A 三相電機：11kW；AC-3 電機直接啟動：7.5kW

• 端子防護 IP20，柜體面板正面 IP65 防塵防水；強制機械分斷觸頭，滿足設備安全隔離規范

• 機械壽命≥15 萬次，銀合金自潔觸點，抗電弧、耐油污震動

三、安裝尺寸

• 面板開孔：48×48mm 標準方孔，控制柜門板嵌入式四孔固定

• 操作轉角：90°（OFF?ON）；開關柜體深度約 62mm，背部直列式螺釘接線

四、產品關鍵特點

1. 急停安全型配色（紅柄黃圈）：設備總電源安全隔離開關，符合歐盟機械安全 EN60204 標準，檢修斷電鎖定防誤合閘

2. KL11 手柄帶掛鎖孔：OFF 斷電位置可加裝掛鎖 + 掛牌，杜絕誤送電，機床強制安全標配

3. 強制分斷結構：觸頭機械硬性分離，斷開后極間爬電距離大，可靠實現電氣隔離

4. 阻燃高強度殼體，潮濕、粉塵、油污車間環境耐用；無自帶輔助觸點（T103 程序不帶輔點）

五、應用場景

數控機床、空壓機、液壓站、冷水機組、包裝設備電控箱整機總電源安全主隔離開關，設備檢修整機斷電隔離。
