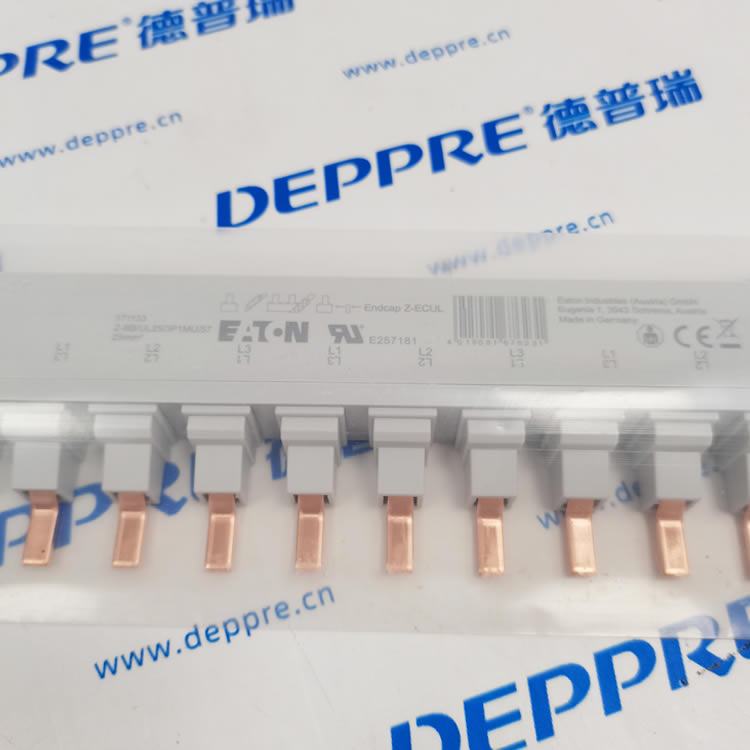

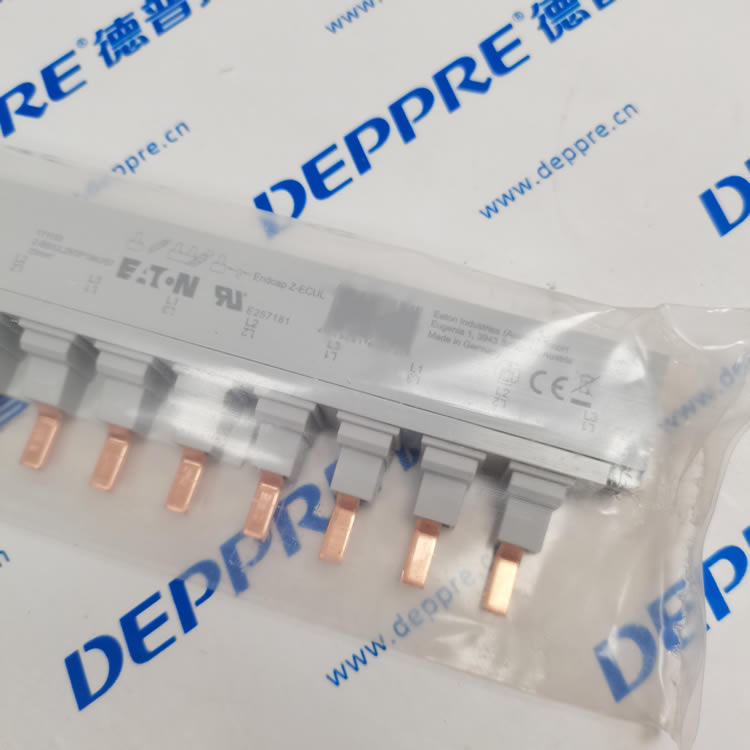

Eaton Z?BB/UL25/3P1MU/57（物料號：171133）

伊頓 xEffect（原 Moeller）三相絕緣母線，25mm2/100A/1 米，插針式，57 極位

一、型號解析

• Z?BB/UL：xEffect 系列絕緣母線系統

• 25：導體截面積 25 mm2

• 3P：三相（L1/L2/L3），無 N 線

• 1MU：標準長度 1009.8 mm（≈1 米）

• 57：57 個極位，適配 57 個 17.5mm 模數設備

• 物料號：171133（Eaton 官方訂貨號）

二、核心參數（權威規格）

• 額定電流 Iu：100 A（長期）

• 額定電壓 Ue：600 V AC（UL/CE/IEC）

• 極數 / 極位：3P / 57 位

• 導體：鍍錫銅，25mm2，低阻抗、抗氧化

• 絕緣：阻燃工程塑料，UL94 V?0（自熄）

• 防護等級：IP20（防手指觸碰、防塵）

• 極間距：17.6 mm（標準 DIN 導軌模數）

• 連接方式：前端金屬插針（Pin），免工具直插斷路器

• 長度 / 重量：1009.8 mm / ≈1.2 kg

• 溫度范圍：?25℃ ~ +105℃

• 短路耐受：Icw=10 kA（峰值）

• 認證：CE、RoHS、UL 508、IEC 60947?2

三、結構與關鍵特點

1. 一體式絕緣母線三相銅排整體注塑絕緣，徹底杜絕裸銅排短路 / 觸電風險，柜內布線整潔安全。

2. 插針式快裝設計前端金屬插針可直接插入 NZM、FAZ、BZM 等斷路器的母線插座，免螺栓、免工具，即插即用，大幅提升裝配效率。

3. 高載流與可靠散熱25mm2 鍍錫銅排支持100A 長期滿載；絕緣層預留散熱通道，溫升低，適配工業柜內密集布線。

4. 阻燃耐溫，工業級耐用UL94 V?0 阻燃，105℃耐高溫，抗老化、耐油污，適配 MCC、控制柜長期運行。

5. 可裁切定制標準 1 米長度，可現場裁切至所需極位數，靈活適配不同柜體尺寸。

四、典型適配與應用

• 適配系列：Eaton xEffect（原 Moeller）NZM、FAZ、BZM、PK等斷路器 / 隔離開關

• 應用場景：

• 低壓配電柜（MCC、SASY 60i、xEnergy）

• 三相電機控制回路、配電母線

• 工業自動化控制柜、光伏 / 儲能匯流柜

• 替代傳統裸銅排 + 絕緣套管，提升安全、減少布線工時

五、配套附件（必選 / 常用）

• 端蓋：Z?ECUL（物料號 171145），末端防護，IP20

• 固定支架：Z?BUSBAR 固定件，水平 / 垂直安裝

• 絕緣隔板：極間隔離，增強短路防護
