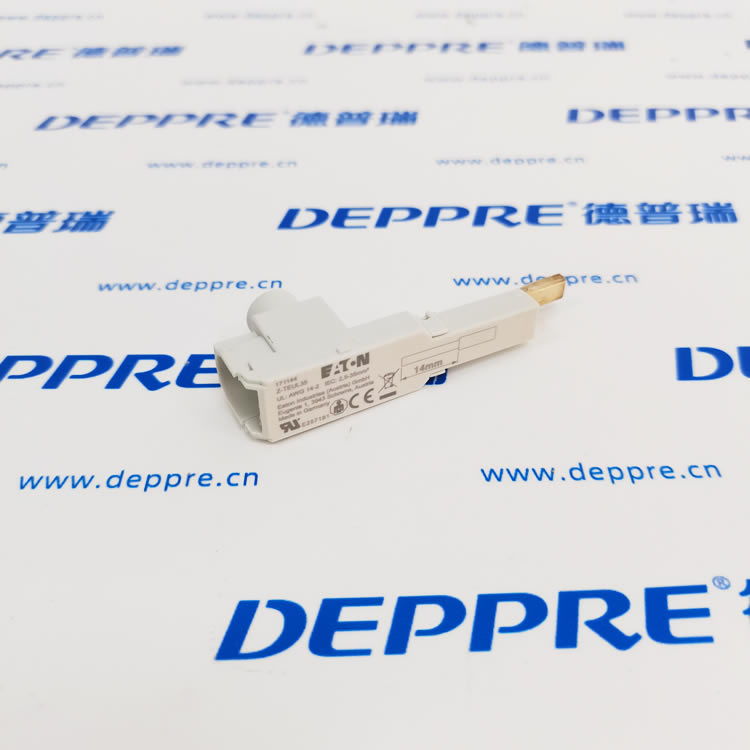

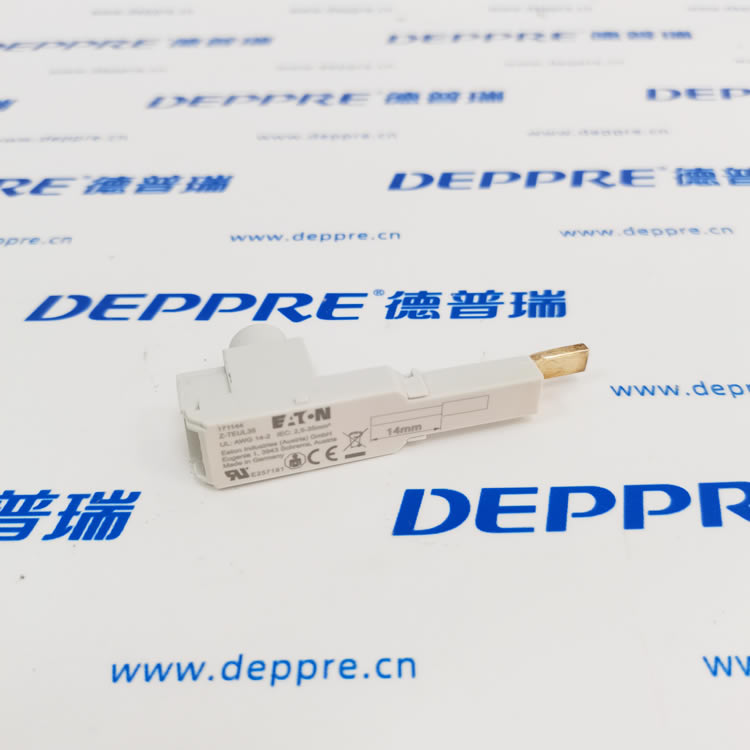

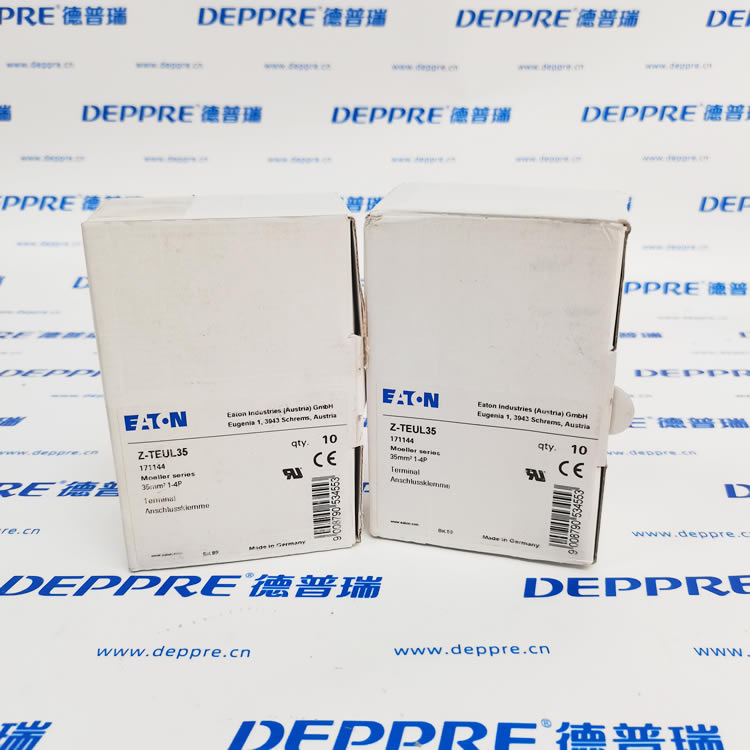

EATON Z?TEUL35（母線擴展連接端子）

EATON Z?TEUL35（物料號 171144 / Y7?171144）是伊頓穆勒 Z?BB/UL 母線系統的單極擴展式連接端子，用于母線與 FAZ 系列斷路器等元件的轉接與出線擴展，100A、25mm2、UL/IEC 雙認證，工業控制柜常用。

一、型號與物料信息

• 型號：Z?TEUL35

• 制造商：EATON（伊頓 / 原 Moeller 穆勒）

• 物料號：171144；Y7?171144

• 類別：母線系統附件 → 擴展連接端子

• 適配母線：Z?BB/UL 系列（北美 UL 認證母線）

二、核心技術參數

電氣規格

• 額定工作電流 Ie：100A

• 額定電壓：480V AC（UL）/ 415V AC（IEC）

• 最大導線截面：25mm2（10 AWG）

• 短路耐受：650A（短時）

• 絕緣電壓 Ui：500V AC

機械與環境

• 極數：1P（單極）

• 安裝：適配 Z?BB 母線 卡扣安裝

• 接線：螺釘端子（M4），力矩 1.2Nm

• 尺寸（寬 × 高 × 深）：約 17.7 × 80 × 45 mm

• 長度：485mm（標準 + 可調，適配常見柜深）

• 工作溫度：?25℃ … +70℃

• 防護：IP20（端子）

• 認證：UL 489、CSA、IEC 60947?7?1、CE、RoHS

三、主要特點

1. 母線擴展專用：直接卡裝 Z?BB/UL 母線，免工具安裝，快速擴展出線回路。

2. 大電流 / 大線徑適配：100A、25mm2，滿足 FAZ 系列斷路器（如 FAZ?B10/1?NA）及小功率負載的出線需求。

3. 北美 / 全球雙認證：UL/CSA + IEC，適配 480Y/277V 北美系統與 IEC 415V 系統，出口設備優先。

4. 可調長度設計：485mm 標準長度 + 可調，適配不同柜體深度，布線靈活。

5. 高可靠連接：螺釘壓緊 + 母線卡扣雙重固定，抗振動、防松動，工業環境耐用。

6. 窄體省空間：17.7mm 寬度，與 FAZ 斷路器同寬，密集安裝友好。

四、典型應用

• 工業控制柜：Z?BB 母線系統擴展出線，連接 FAZ 系列 MCB、隔離開關、繼電器等。

• 北美設備配電：480V AC 系統分支回路轉接，UL 認證合規。

• 出口設備：IEC/UL 雙認證，全球通用，簡化設計與認證流程。

• 二次配電：PLC、儀表、傳感器等小電流回路的母線轉接。
