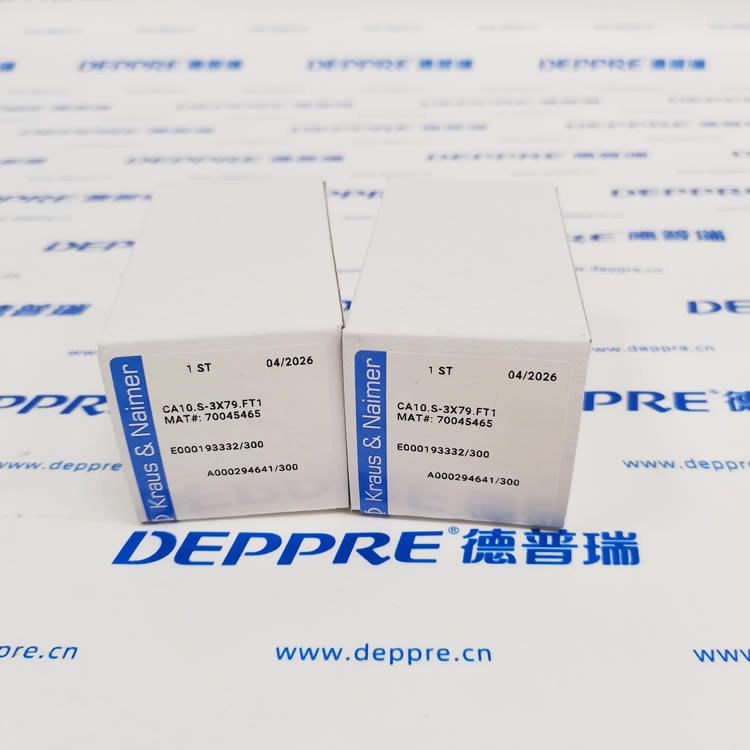

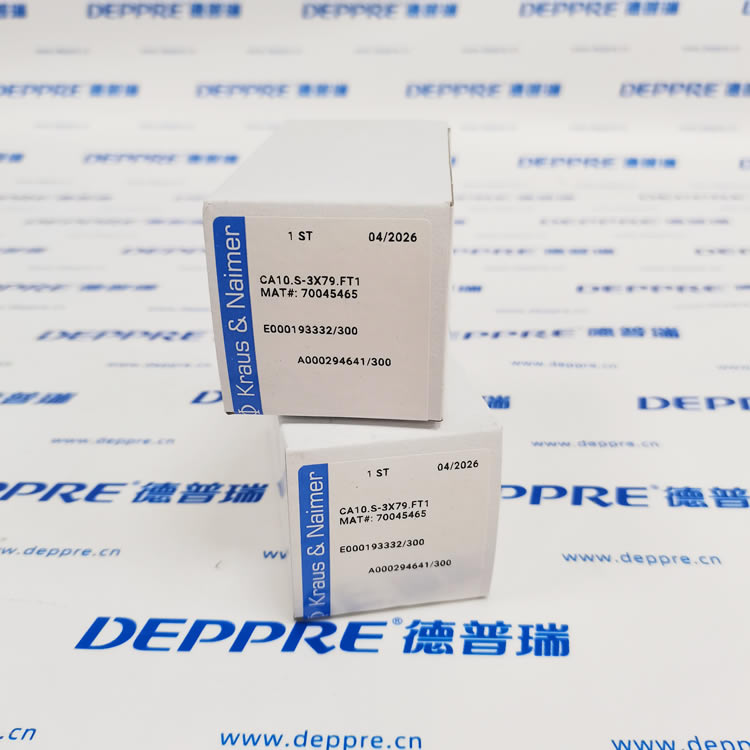

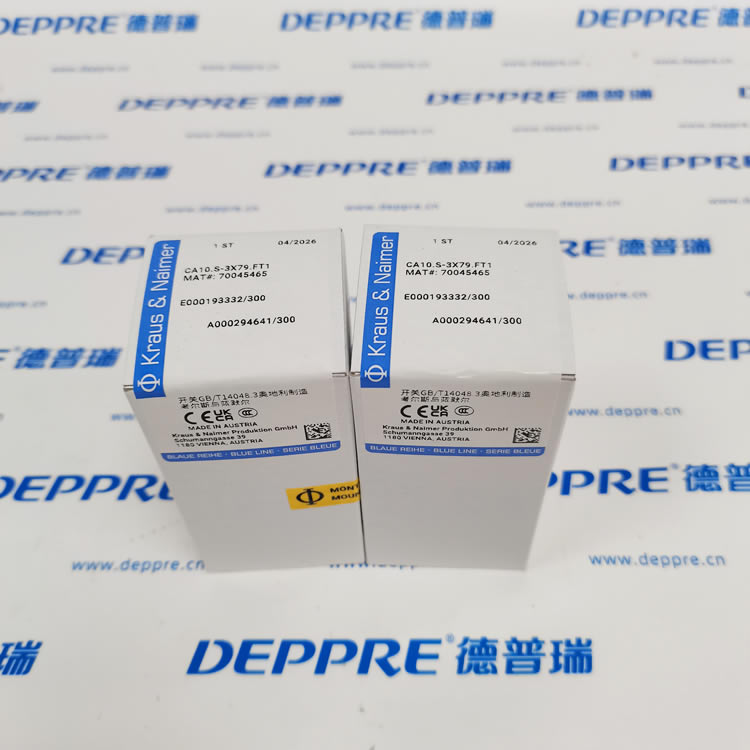

CA10.S-3X79.FTI 是奧地利 Kraus & Naimer（凱斯納）Blue Line 藍線系列的3 極、10A、特殊凸輪邏輯旋轉凸輪開關，用于工業控制 / 電機切換 / 電源轉換。

一、型號逐段解析

• CA10：系列 + 尺寸 S0（48×48mm），額定熱電流 Ith=20A，AC-3 電機 5.5kW/380V。

• S：Snap-action 快動觸點（瞬動、動作干脆、壽命長）。

• 3：3 極（3 路獨立觸點）。

• X79：凸輪邏輯編號 X79（非標準，定制觸點時序）。

• FTI：面板 + 手柄 + 鎖位（F = 前安裝面板；T = 標準手柄；I = 鑰匙鎖 / 定位）。

二、核心電氣參數

• 額定絕緣電壓 Ui：690V AC/DC。

• 額定沖擊耐壓 Uimp：6kV。

• 熱電流 Iu/Ith：20A（40℃）。

• 使用類別：AC-23A（7.5kW）、AC-3（5.5kW/380V）。

• 觸點材質：銀合金，螺釘端子（最大 4mm2 線徑）。

• 防護：IP67（開關本體）、IP20（端子防觸）。

• 溫度：-20℃～+80℃r。

三、結構與安裝

• 面板尺寸：48×48mm（S0），開孔 45×45mm。

• 安裝：前面板固定（4 孔），側面接線。

• 極數：3 極，每極 2 個端子（共 6 個：1-2、3-4、5-6）。

• 手柄：標準黑色，帶0/1/2位置標識，可鑰匙鎖定。

四、X79 邏輯（3 極特殊時序）

• 位置 0：全斷開（1-2、3-4、5-6 均開路）。

• 位置 1：極 1 閉合，極 2/3 斷開。

• 位置 2：極 1/2 閉合，極 3 斷開（或定制互鎖時序）。

• 用途：電機星三角啟動、雙電源互投、多段速控制。
