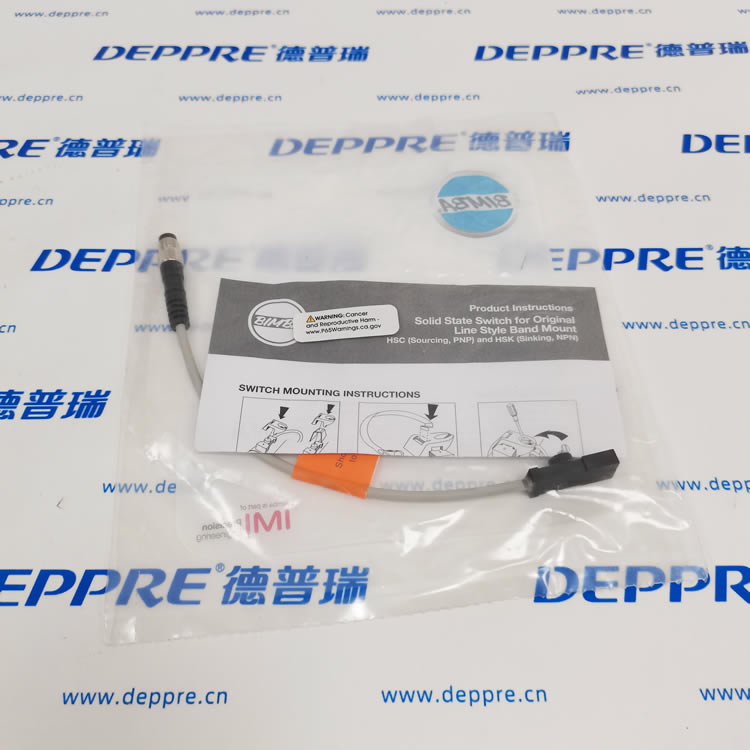

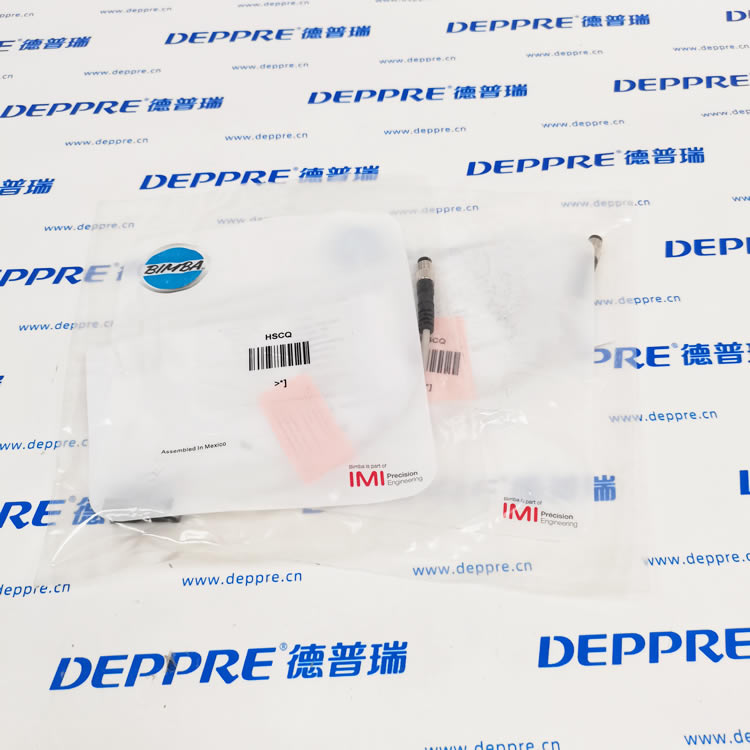

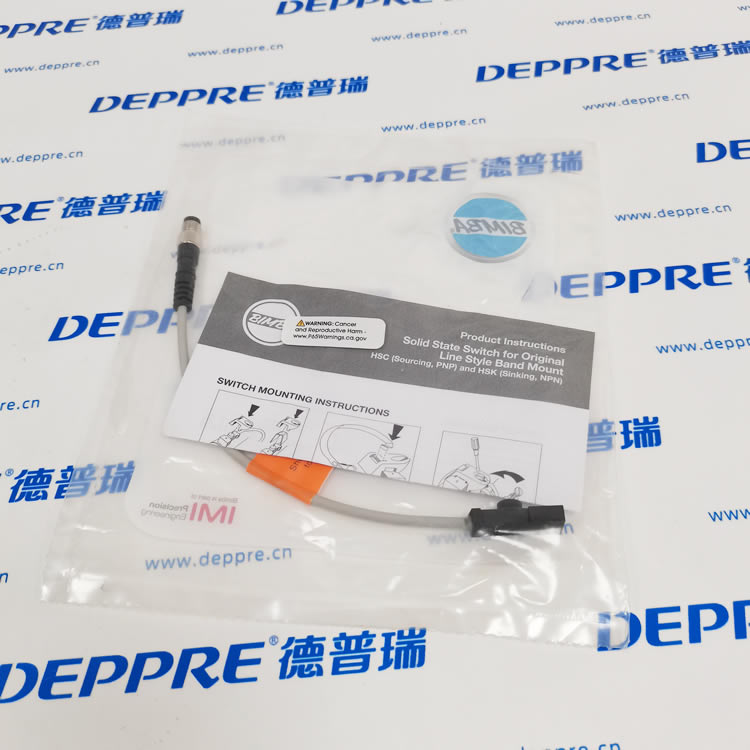

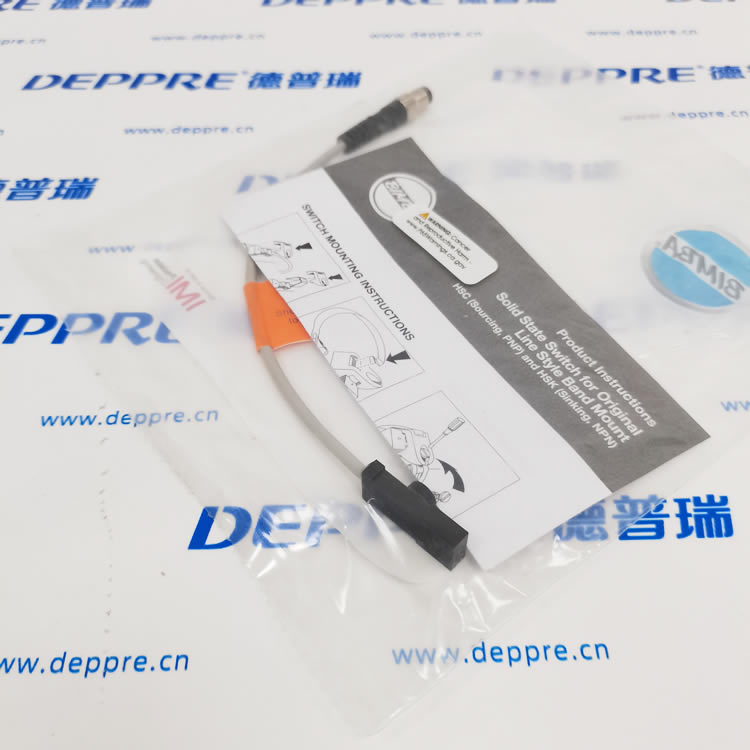

BIMBA HSCQ（IMI Bimba 霍爾固態磁性開關）

HSCQ 是美國 Bimba（現屬 IMI）PNP 輸出、M8 快插型氣缸磁性開關，用于氣缸活塞位置檢測，工業自動化常用。

一、型號含義

• HSC：Hall-effect Solid State，霍爾效應固態開關（PNP）

• Q：Quick disconnect，M8 公頭，不帶電纜

二、電氣參數（標準）

• 輸出：PNP（ sourcing，高電平有效）

• 電壓：4.5–30 VDC

• 最大電流：150 mA

• 功耗：≤3 W

• 指示燈：紅色 LED（通電 / 感應亮）

• 保護：反極性、過壓保護

• 防護等級：IP67（防塵防水）

• 溫度：?20℃～+80℃

三、機械與接口

• 連接：M8 4 針公頭（無電纜，需配 M8 線纜）

• 出線：約 **6 英寸（150mm）** 短引線 + 接頭

• 外殼：尼龍，緊湊卡槽式安裝

• 重量：約 0.05 kg

四、常見型號變體（選型參考）

• HSCQ：標準，M8 公頭，無安裝綁帶

• HSCQ?1：帶安裝綁帶（適配 Bimba 氣缸槽）

• HSCQC：配 2 米 M8 電纜

• HSCQCX：配 5 米 M8 電纜

五、核心優勢

• 固態無觸點：壽命長、無機械磨損、響應快（≈1ms）

• 寬電壓 + 保護：4.5–30VDC，反接 / 過壓不怕燒

• 安裝靈活：直接滑入氣缸標準槽，無需額外支架

• 狀態可視：LED 直觀顯示感應狀態，調試方便

六、典型應用

• 氣動氣缸原位 / 到位檢測（活塞帶磁環）

• 自動化線、機床、輸送設備限位 / 互鎖信號

• 適配 Bimba 全系列氣缸（圓形 / 方形槽）

七、接線（PNP，PLC 輸入）

• 針 1（棕）：+24VDC

• 針 2（藍）：0V/GND

• 針 3（黑）：信號輸出（PNP，接 PLC 輸入 +）

• 針 4：空
