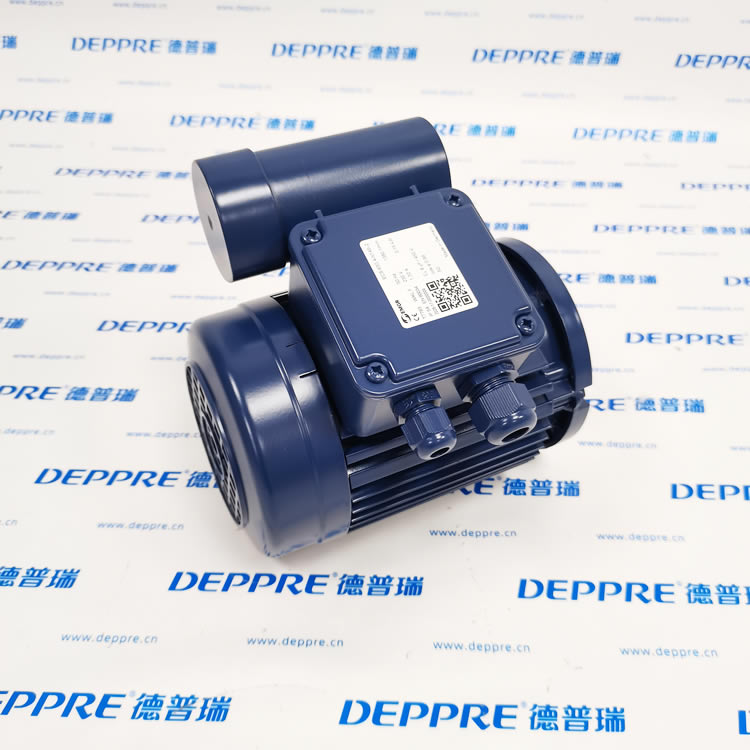

EMGR ECS 63G 4.N1AE1-2（德國 EMGR 單相交流電機）

一、型號釋義

• ECS：EMGR 單相雙電容啟動交流電機系列（運行電容 + 啟動電容，離心開關分斷啟動電容）

• 63G：IEC 機座 63 框號、鋁殼緊湊型機身

• 4：4 極，50Hz 額定轉速 1400~1450rpm

• N1AE1-2：法蘭 B5 安裝、軸伸規格、帶標配電容組件、原裝標準接線結構（同常用 4-N1AB-2 為同規格變體）

二、核心電氣參數（230V/50Hz 歐標單相）

1. 額定功率：0.18kW（180W）

2. 額定電壓：AC220/230V 50Hz

3. 額定轉速：1420rpm（4 極）

4. 運行電容：8μF/450V；啟動電容：25μF/450V（機側外置電容盒）

5. 額定電流≈1.4A，功率因數 cosφ≈0.92

6. 絕緣等級：F 級（155℃），防護IP55

7. 工作環境：-20℃～+80℃，無凝露工況

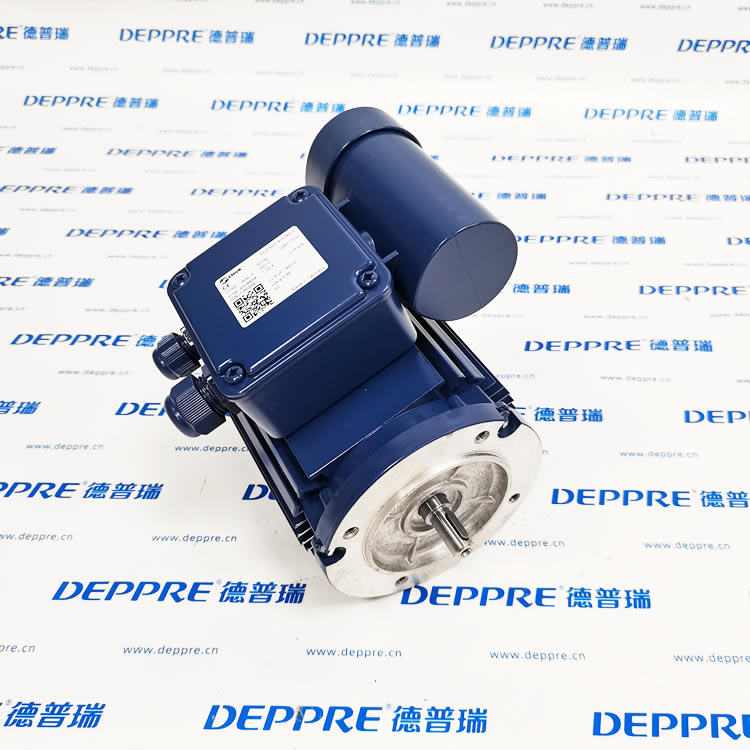

三、機械尺寸（B5 法蘭立式 / 法蘭安裝）

• 機座 63：法蘭安裝孔中心距 Φ115mm

• 輸出軸：Φ11mm，鍵槽 3×3mm，軸長 23mm

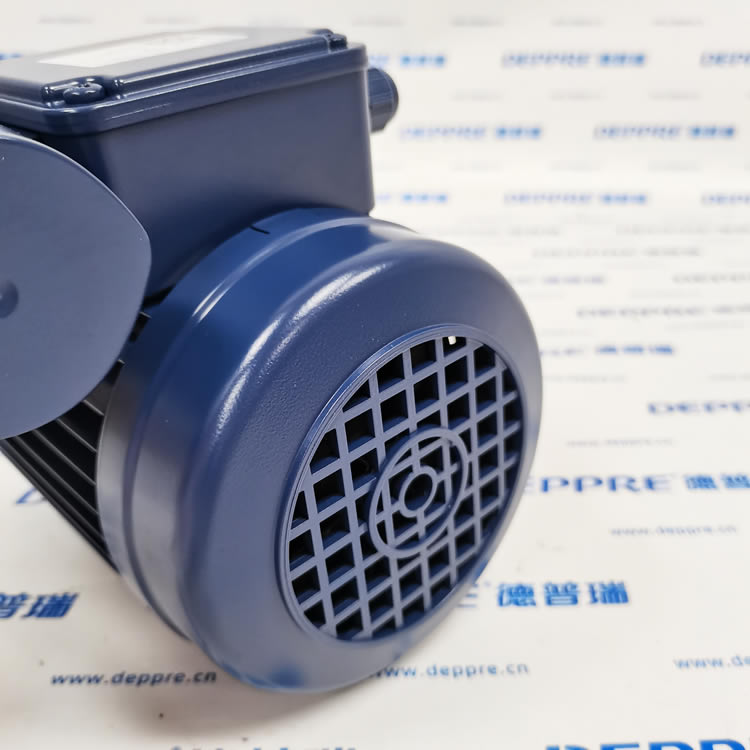

• 整機凈重≈3.2kg，全鋁合金機殼、自冷風扇散熱

• 安裝方式：B5 法蘭直連泵體 / 減速機（油泵、冷卻泵標配）

四、產品結構與特性

1. 雙電容啟動架構：啟動電容輔助起動力矩，轉速達標后離心開關切斷啟動電容，只剩運行電容持續工作，啟動轉矩大、空載電流低、不易發熱燒壞繞組

2. 德國原廠硅鋼片 + 真空浸漆繞組，抗濕熱、長壽命，歐洲機床 / 液壓原廠配套標配

3. 低轉動慣量、啟停頻繁耐用，適合間歇工況頻繁啟停

4. 全封閉鋁殼，防塵防濺水，機床切削液環境可用

五、適用場景

1. 機床液壓冷卻油泵、齒輪泵驅動（最常用）：加工中心、磨床、車床循環油泵

2. 小型輸送設備、風機、小型攪拌裝置

3. 自動化設備小型液壓站、潤滑泵動力單元

六、同系列備注

• ECS = 雙電容高啟動轉矩（重載啟動優選），EDS 為單電容輕載款；63G 統一 63 機座，4 極固定 1450 轉級。
