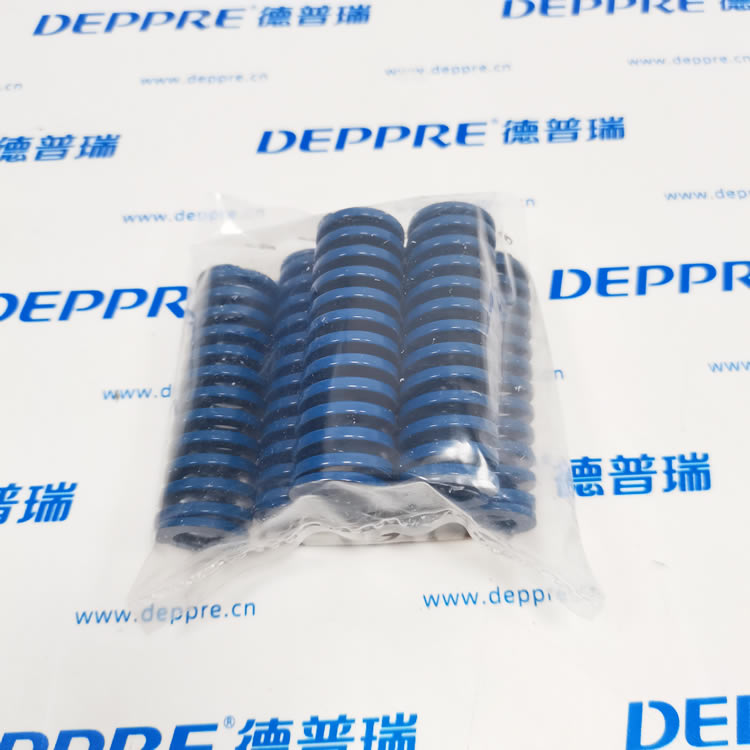

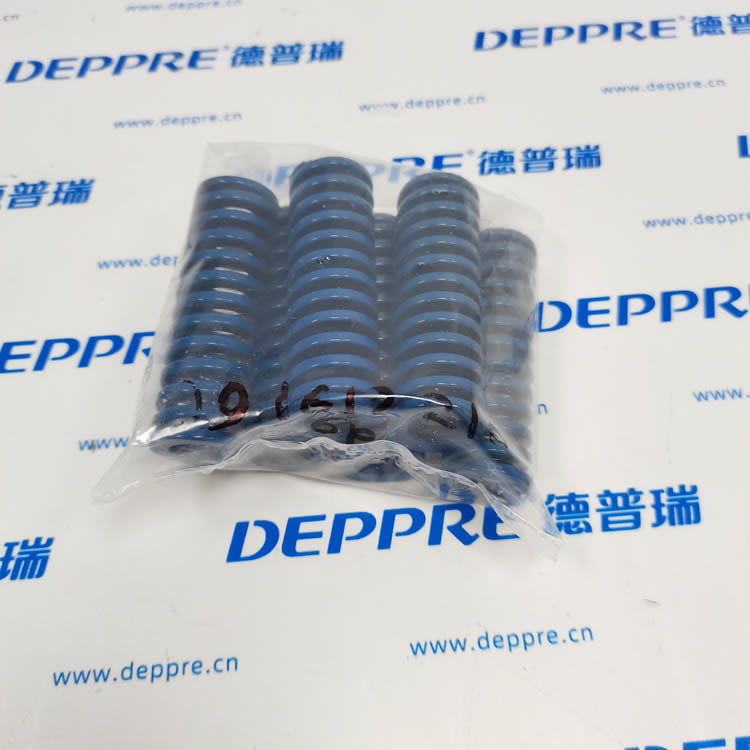

DANLY 9-1612-210｜DieMax XL 藍色中載模具彈簧

一、型號拆解

• 9：DieMax XL 系列矩形鉻硅鋼模具彈簧

• 16：安裝孔徑 1"=25.4mm

• 12：自由長度 3"=76.2mm

• 210：藍色 Medium Load 中載

二、外形尺寸

• 適配安裝孔：25.4mm（1 英寸）

• 配套導向芯軸：1/2"=12.7mm

• 自由總長：76.2mm

• 結構：矩形截面線材、兩端精密平磨、外觀藍色

三、力學參數

• 彈簧剛度 K：≈31.5 N/mm（17.8lb/0.1in）

• 推薦安全壓縮 30% 行程≈22.9mm（最優使用壽命區間）

• 極限壓并壓縮：37.5% 自由長≈28.6mm

• 壓并極限載荷：≈7220N（1620lbs）

• 使用溫度：-40℃～+220℃，耐高溫沖壓工況

四、材質與產品特性

1. 材質：真空熔煉鉻硅合金鋼 ASTM A1000，抗疲勞、不易永久壓塌變形

2. 工藝：梯形矩形繞制，應力均勻，額定工況往復壽命≥100 萬次

3. 標準：符合 ISO10243，同外徑同長度四色彈簧模位通用互換

五、適用場景

1. 大型五金沖壓模：卸料板、壓料板復位

2. 汽車鈑金模、折彎模彈性壓緊

3. 大型注塑模具滑塊、頂出機構

4. 重型工裝夾具、自動化設備緩沖張緊
