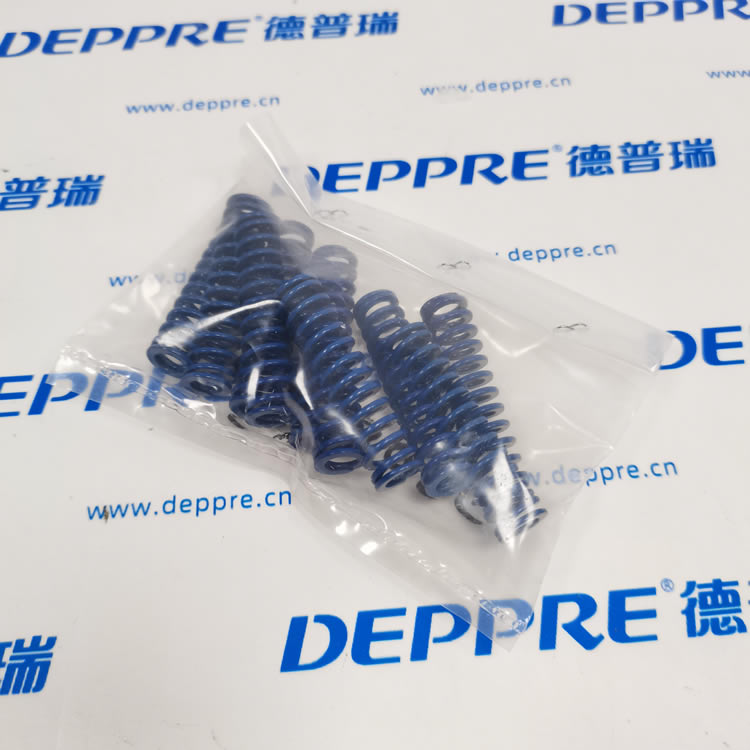

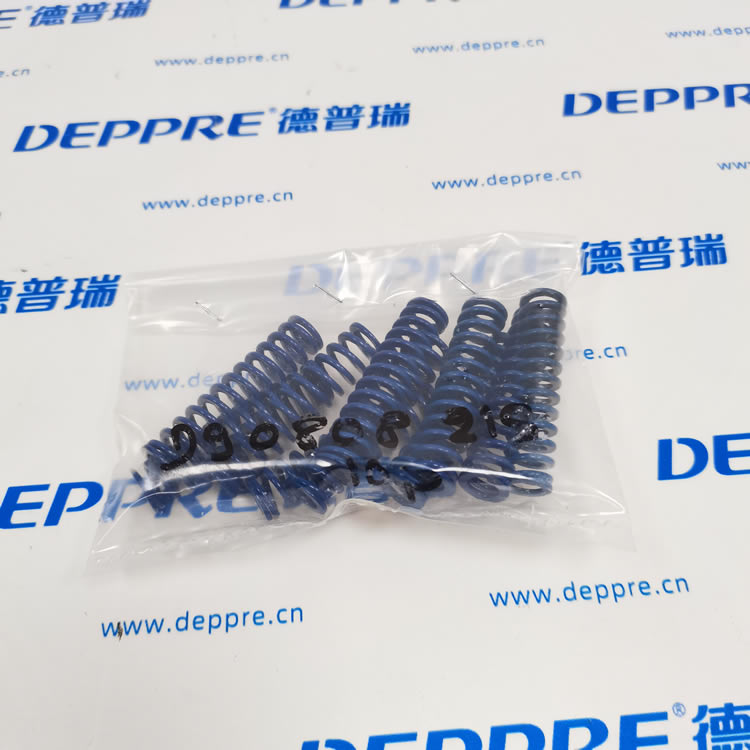

DANLY 9-0808-215（DieMax XL 藍色中載模具彈簧）

9-0808-215 是 DANLY（丹利）DieMax XL 系列矩形鋼絲壓縮彈簧，藍色 = 中型負載（Medium Load），用于中小孔徑、短行程的沖壓模、夾具與自動化設備。

一、型號解析（9-0808-215）

• 9：DieMax XL 系列

• 08：孔徑 1/2"（12.7 mm）

• 08：自由長度 2.0"（50.8 mm）

• 215：中型負載（藍色，21=Medium Load）

二、關鍵尺寸（英制 / 公制）

• 孔徑 A：1/2" ≈ 12.7 mm

• 推薦桿徑：5/16" ≈ 8 mm

• 自由長度 C：2.0" ≈ 50.8 mm

• 鋼絲截面：矩形（Rectangular）

• 顏色：藍色（中型負載）

三、力學參數（標準值）

• 彈簧常數 K：約 70 N/mm（40 lbs/0.1in）

• 額定壓縮量：≤ 30% 自由長度（≈15 mm）

• 最大壓縮量：≤ 40%（≈20 mm）

• 極限載荷（壓并）：≈ 2200 N（490 lbs）

• 工作溫度：?40℃～+220℃

四、材料與結構特點

• 材質：鉻硅合金鋼（Chrome?Silicon），真空脫氣，高抗拉、抗疲勞、耐高溫。

• 結構：矩形鋼絲冷卷、端面磨平、垂直度好、抗偏載；梯形截面降低應力集中。

• 壽命：額定載荷下 **≥100 萬次循環 **。

• 互換性：符合 ISO 10243、ASTM A1000?99，可與 MISUMI、Raymond 等同規格互換。

五、典型應用

• 沖壓模具：中小型沖裁模、彎曲模的頂料、壓邊、卸料、滑塊復位。

• 工裝夾具：中型夾具、焊接工裝的彈性壓緊、間隙補償。

• 自動化設備：中型緩沖、張緊、減震裝置。

• 注塑模：小型模具頂出、保壓緩沖、滑塊復位。
