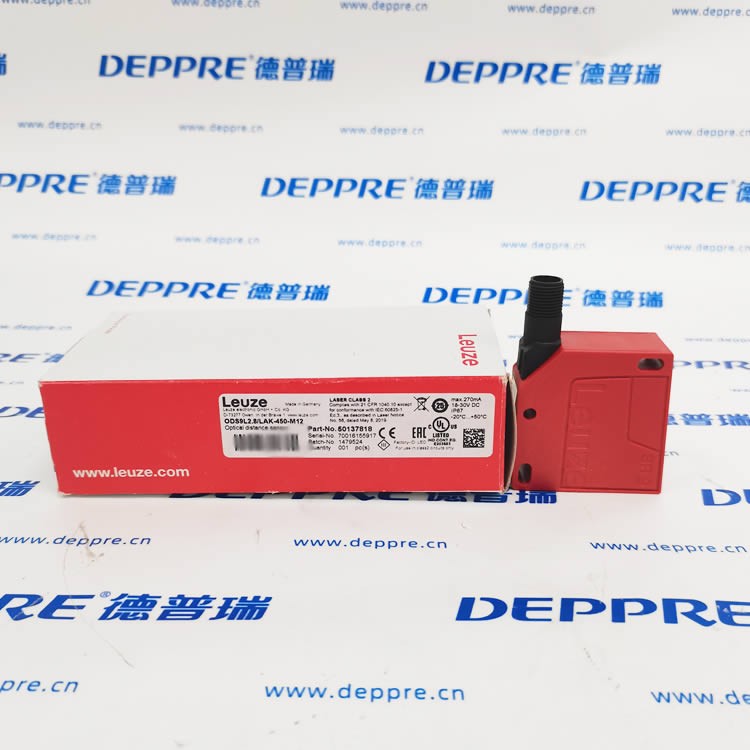

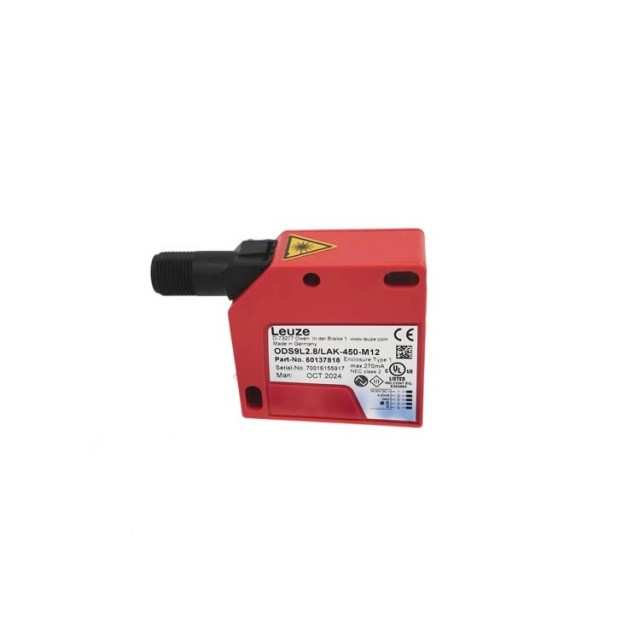

Leuze 勞易測 ODS9L2.8/LAK-450-M12 激光測距傳感器

基礎信息

品牌：Leuze（德國勞易測）完整型號：ODS9L2.8/LAK-450-M12物料號 Part.No.：50137818產地：德國產品類別：三角測量原理激光距離傳感器

核心技術參數

1. 測量區間：50 mm ~ 450 mm

2. 光學配置

• 光源：紅光激光 650 nm，激光等級 Class 2

• 光斑：450mm 處光斑直徑≈1mm，圓形細光斑

3. 測量精度

• 分辨率：0.1 mm

• 線性精度：測量距離的 ±1%

• 重復精度：0.1 mm

• 響應時間：1 ms

4. 電氣規格

• 供電：18～30 V DC

• 接口：M12 5 針 A 編碼

• 通訊：支持 IO-Link COM3，同時具備 4…20mA 模擬量輸出

• 最大功耗：270mA

• 內置保護：反接、短路、浪涌保護

5. 環境規格

• 工作溫度：-20 ℃ ~ +50 ℃

• 防護等級：IP 67

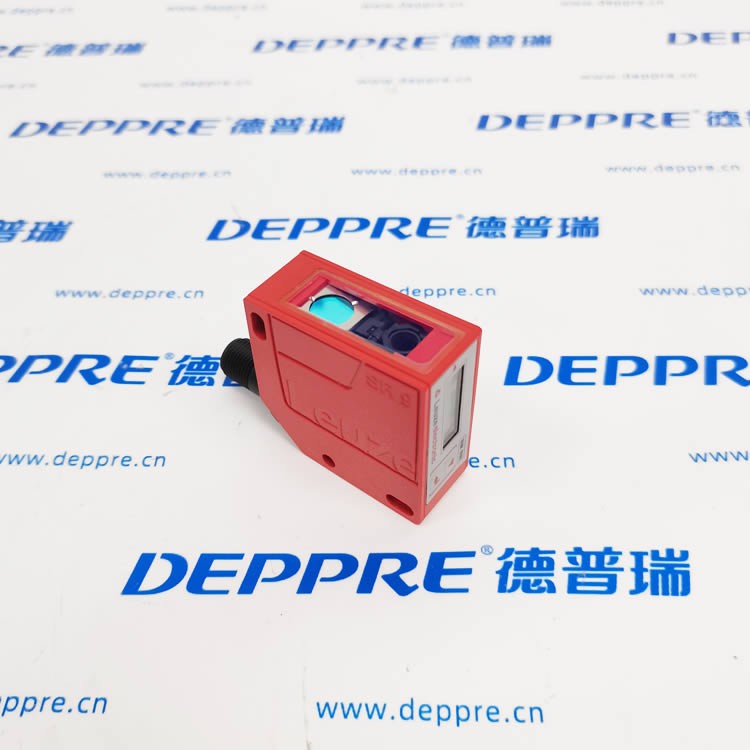

6. 外形尺寸：21 × 50 × 50 mm（經典紅色方形殼體）

型號釋義

• ODS9L：ODS 系列緊湊型激光測距傳感器

• 2.8：光學鏡頭版本

• LAK-450：最大測距 450mm

• M12：M12 五針連接器

產品核心優勢

 細小圓形光斑，適合微小工件、窄目標檢測 同時兼容 4-20mA 模擬量與 IO-Link 數字通訊，適配新舊控制系統 高重復精度，適合厚度、高度、位置閉環檢測 IP67 防護，可用于機床、自動化產線潮濕粉塵工況 支持示教標定，適配不同反光材質工件

典型應用場景

機械手定位、工件高度 / 厚度檢測、料倉料位監測、包裝機尺寸校驗、輸送設備間距監控、電子裝配工位位置測量。
