Ziasiot（齊亞斯）PT123-124B-7.5M-1/2-6/18-10V-JW 完整介紹
前置糾正
你輸入時漏寫了前綴 P，準確完整型號是 PT123-124B-7.5M-1/2-6/18-10V-JW，品牌為國產高端傳感品牌Ziasiot 齊亞斯，品類屬于 PT123 系列高溫熔體壓力變送器。
一、型號后綴分段釋義
PT123：系列代號，適配高溫熔體工況的軟管式壓力變送器；
124B：內部電路版本，帶優化抗干擾放大電路；
7.5M：柔性鎧裝軟管長度為 7.5 米，遠距離安裝適配性強；
1/2：安裝螺紋規格為標準 1/2"-20UNF，是擠出設備主流安裝牙型；
6/18：前端探桿結構參數，探頭插入段直徑 6mm、桿長 18mm；
10V：輸出制式為 0~10V 直流電壓信號；
JW：定制端接以及線纜防護版本。

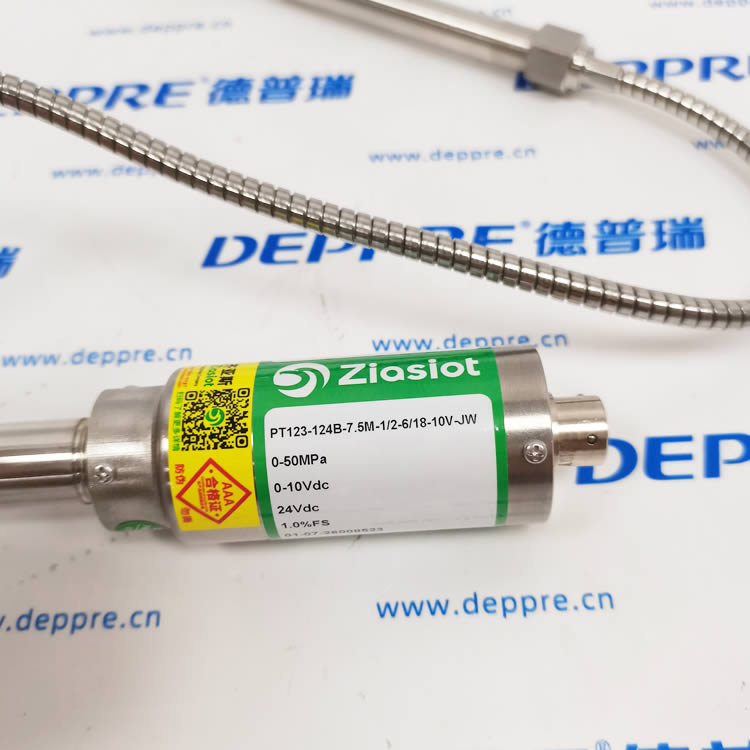

二、銘牌實測核心參數
| 參數項 | 具體規格 |
|---|---|
| 測量量程 | 0~50MPa |
| 綜合精度 | ±1.0%FS |
| 推薦供電 | 24VDC（常規允許波動區間 12~36VDC） |
| 信號輸出 | 0-10Vdc 電壓輸出 |
| 探頭耐受介質高溫 | 最高可承受 350℃熔融塑料高溫 |
| 過載上限 | 150% 滿量程，爆破壓力可達 3 倍量程 |
三、結構與材質細節
接觸熔體的膜片采用耐高溫特種合金不銹鋼，可選耐磨鍍層，應對填充玻纖、再生塑料這類磨損性較強的物料，延長使用壽命；
7.5m 不銹鋼波紋鎧裝軟管隔絕高溫，讓后端變送電路遠離料筒熱源，規避高溫燒壞電路板的問題；
殼體全不銹鋼封裝，防護等級 IP65，車間油污、粉塵環境適應性優秀；
標準工業航空接頭接線，拆裝便捷，后期維護省事。
四、工作原理
前端膜片直接接觸塑料熔融物料，熔體壓力促使內置應變惠斯通電橋產生形變，將力學壓力轉為微弱電信號，經過軟管后端的放大調理電路做溫度補償、濾波處理之后線性輸出 0~10V 電壓，給到 PLC、擠出專用溫控儀表完成壓力閉環調控。
五、產品優勢
長 7.5 米鎧裝軟管可以把電子模塊布置在遠離擠出機高溫料筒的位置，顯著降低溫漂，長期讀數穩定；
0~10V 電壓輸出傳輸適配絕大多數擠出行業控制儀表，布線調試簡單；
出廠完成 80% 量程預校準，現場一般不需要再二次調校；
電路內置浪涌、反接防護，工廠電網波動、接錯線不容易燒毀變送器；
可以直接對標進口 Dynisco 同規格傳感器，擁有不錯的性價比優勢。
六、典型應用場景
單螺桿、雙螺桿塑料擠出機、吹膜機、注塑機料筒熔體壓力監測；
片材、管材、化纖拉絲生產線壓力閉環控制；
再生改性塑料、填充料擠出工藝的壓力監控，預判濾網堵塞情況；
橡膠高溫擠出成型工序的壓力檢測。
七、安裝以及運維要點
安裝扭矩把控適中，配合適配銅墊圈密封，嚴禁大力擰動變送器后端殼體；
探頭端面要齊平料筒內壁，不能凹進孔洞，不然物料滯留碳化會干擾測量；
鎧裝軟管彎折半徑不能低于軟管外徑的 5 倍，避免內部金屬波紋管折裂失效；
信號線單獨屏蔽走線，遠離變頻器動力線纜減少干擾；
日常檢修避免硬質硬物磕碰前端感壓膜片，一旦膜片凹陷就會永久破壞精度。
