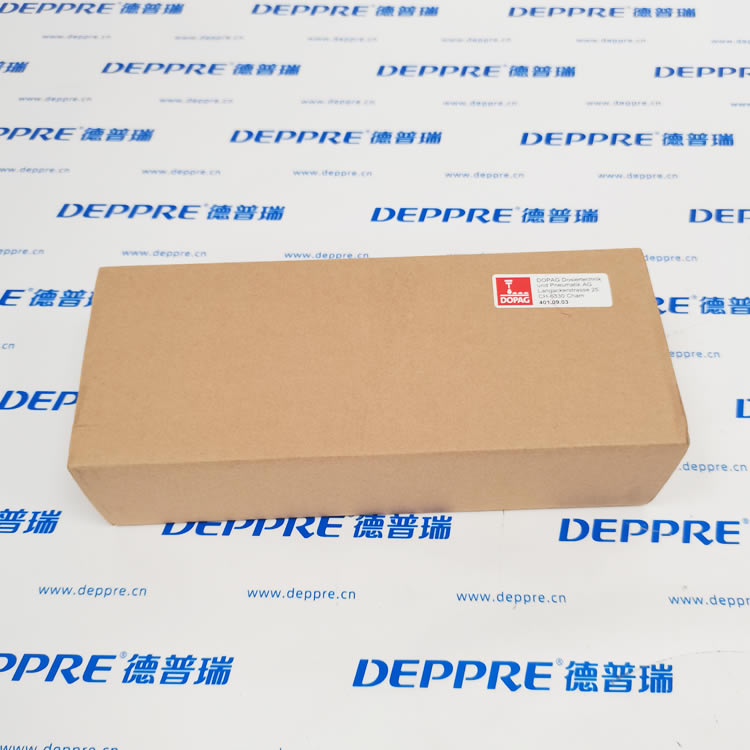

DOPAG 401.09.03（德國德派 lubriLine 系列氣動容積式定量計量閥 ID3.0）

一、型號釋義

• 401：lubriLine 標準活塞定量閥系列（油脂 / 膠水微量點膠）

• 09：單氣動驅動結構、外置行程限位調節、可加裝位置感應開關

• 03：ID3.0 閥腔，單次排量 0.01～3.0ml 可調（同系列 01=2.5ml、03=3.0ml）

二、核心技術參數

1. 定量容積：單次出膠 0.01～3.0cm3（ml），閥針行程螺釘無級微調，重復計量精度 **≤±1%**

2. 物料耐壓：正常工作 **≤100bar**，閥體爆破耐壓315bar，適配高壓油脂供油系統

3. 驅動氣源：壓縮空氣4～6bar，兩路氣動口 G1/8 內牙；物料進料口 G1/4 內螺紋

4. 適用介質：潤滑油、鋰基潤滑脂、硅油、低中粘度密封膠（粘度 50~120000mPa?s），可含少量填充粉料

5. 結構密封：分體式閥腔 + 驅動氣缸，介質不會竄入氣動驅動腔；填料式耐磨密封，可在線拆解換密封件

6. 安裝尺寸：方塊緊湊型閥體，標準法蘭通孔正裝，閥體尺寸約 35×35×125mm，凈重≈0.55kg

三、產品特點

1. 容積式定量：不受進料壓力波動影響，每次出膠量恒定，區別于時間壓力閥；

2. 斷膠干凈無拉絲滴漏：錐形針閥硬密封，高頻啟停（最高 30 次 / 秒）；

3. 模塊化選配：可加裝行程感應接近開關，反饋閥針到位信號接入 PLC；

4. 易維護：前端拆換噴嘴、后端調定量行程，閥體可通溶劑清洗殘留膠體。

四、應用場景

汽車零部件軸承 / 齒輪自動注脂、家電馬達軸承定量打油、電子元器件點硅油、精密工裝潤滑、新能源電機軸承自動化涂油。

五、同系列區分

• 401.09.01：ID2.5，最大 2.5ml

• 401.09.03：ID3.0，最大 3.0ml（本款）
