瑞士 Trimod Besta A 01 04 側裝浮球液位開關

LEVEL SWITCH A0104 臥式法蘭浮子液位控制器，瑞士原裝

一、基礎結構與安裝

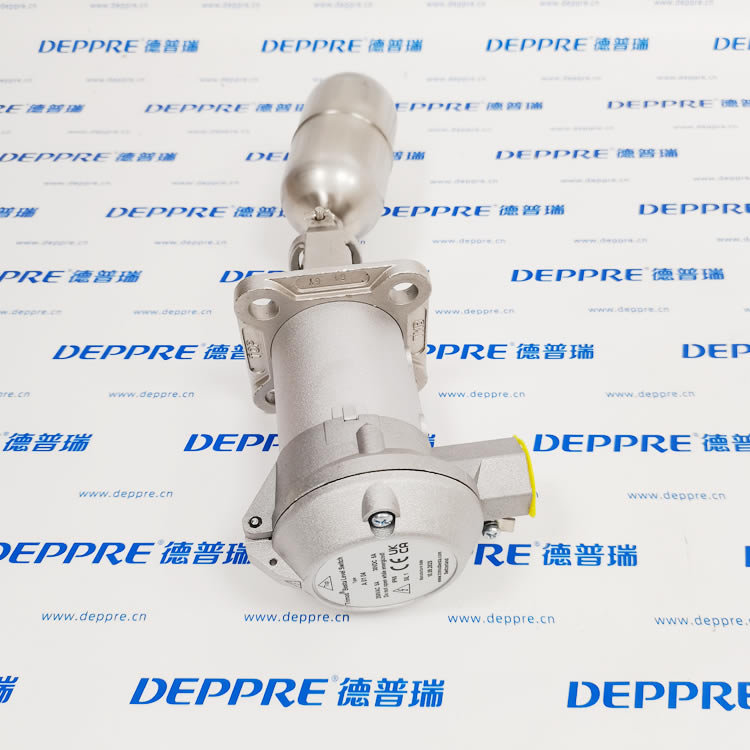

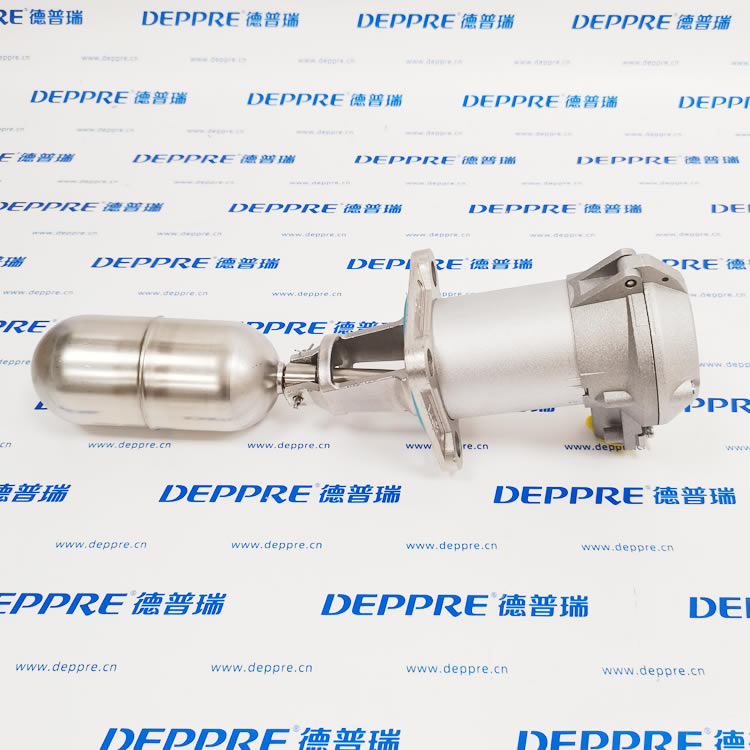

1. 安裝方式：臥式側裝法蘭固定，方形法蘭92×92mm，安裝孔中心距 92mm，罐體側壁開孔安裝

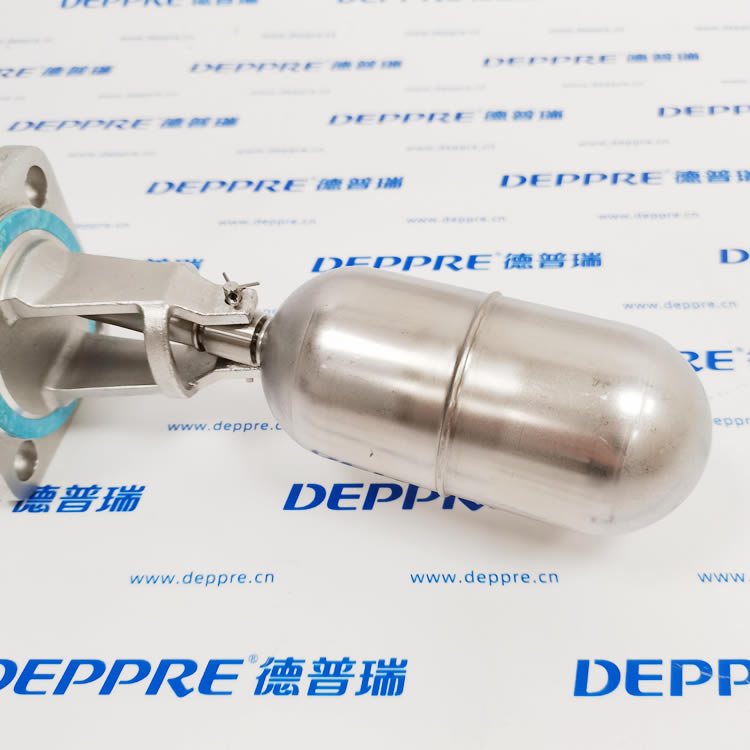

2. 動作原理：磁性杠桿浮球結構：液位升降帶動不銹鋼浮球擺動，內部磁吸驅動微動開關觸點切換，固定回差 12mm 不可調

3. 型號區分：A0104（標準普通型）；A01041 加長型、P0104 塑料浮球款、M0104 防爆款

二、關鍵技術參數

1. 承壓、溫度

• 公稱壓力：PN25（25bar），最高工況 25 公斤壓力

• 介質溫度：-30℃～+80℃；環境溫度 - 20℃～+70℃

• 最小適用介質密度：0.7g/cm3（機油、柴油、各類化工油均可）

2. 電氣參數（SPDT 單刀雙擲銀觸點）

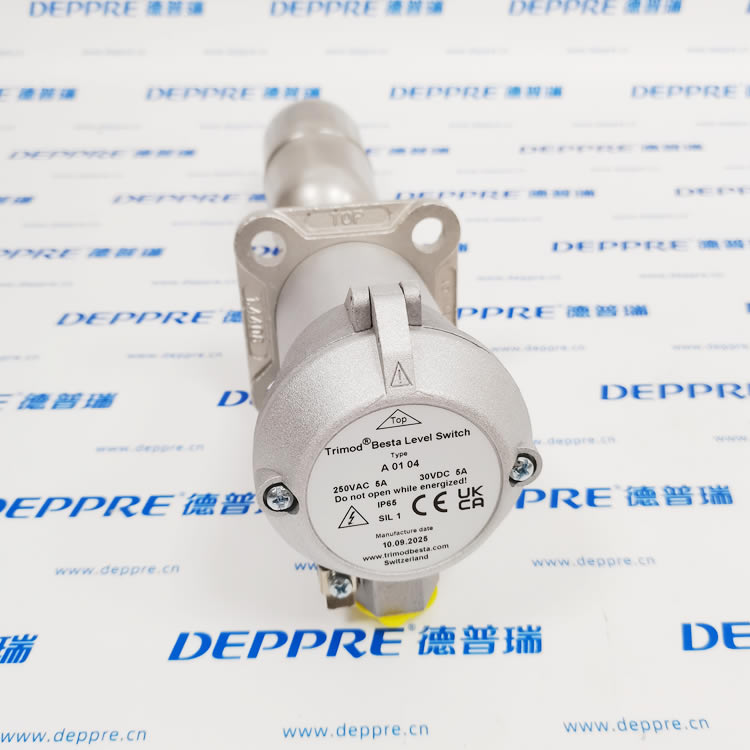

• 觸點容量：AC250V 5A / DC30V 5A，可直驅接觸器、PLC 無源信號、聲光報警

• 防護等級：IP65（出線接線盒），出線標配 3 米耐油橡膠電纜（H07RN-F）

• 安全等級：基礎款 SIL1 安全認證，防爆款 U3A0104 為 SIL2

3. 材質配置

• 浮球 + 接液連桿：316L 不銹鋼（1.4404），耐弱酸弱堿、油水、純水

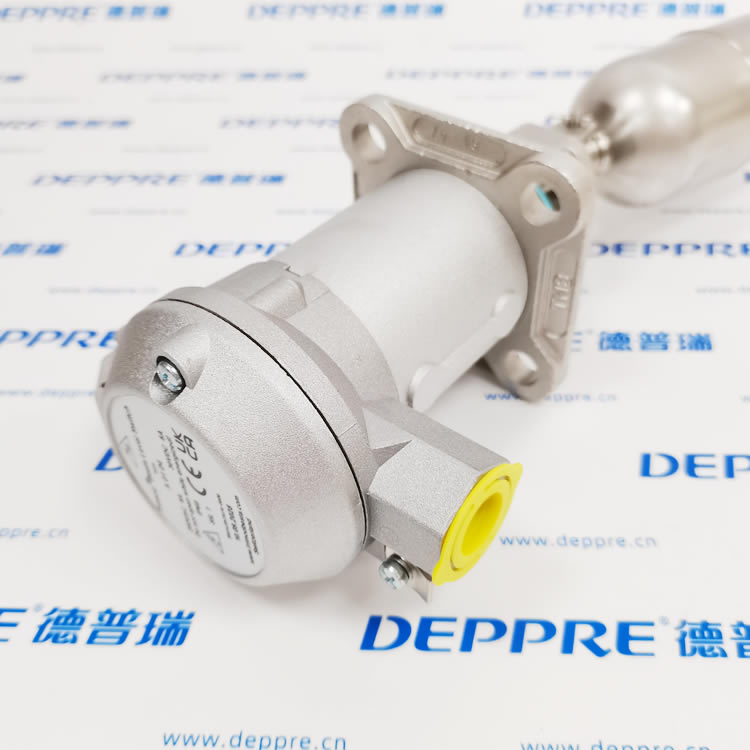

• 開關外殼：耐海水壓鑄鋁合金殼體，防銹耐腐蝕

三、產品特點

1. 固定開關差 12mm：液位上升 / 下降 12mm 完成通斷，定點精準，用于高液位溢滿報警、低液位缺液保護、泵啟?？刂?/p>

2. 無電子元件、純機械結構，抗震動、耐高溫，惡劣油污 / 水汽環境耐用

3. 模塊化結構，浮球、微動開關可單獨更換，維護簡便

四、典型應用

• 鍋爐補水 / 水位聯鎖、液壓油箱油位保護、制冷機組冷媒液位

• 水處理加藥罐、啤酒 / 飲料食品罐體、船舶艙底污水液位、化工儲槽高低液位報警
