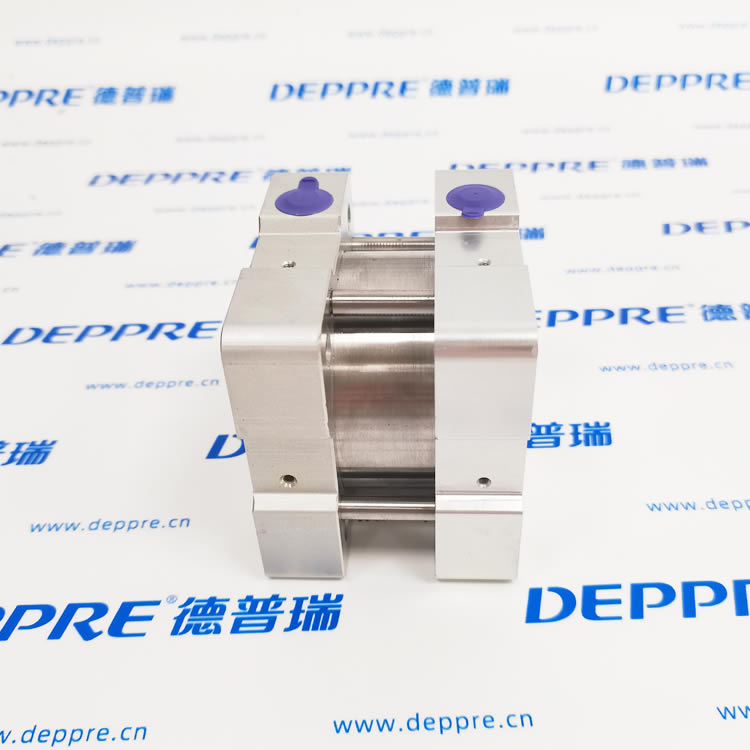

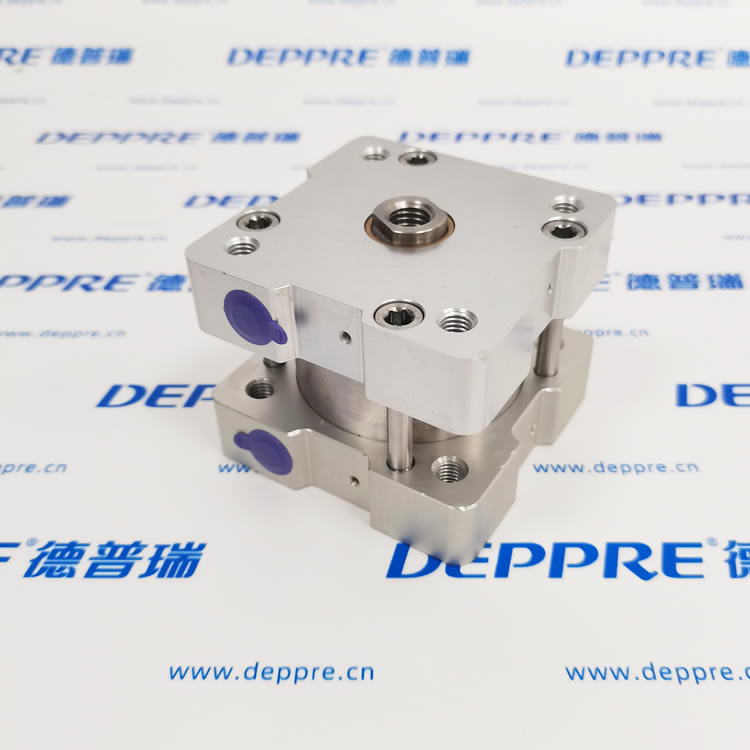

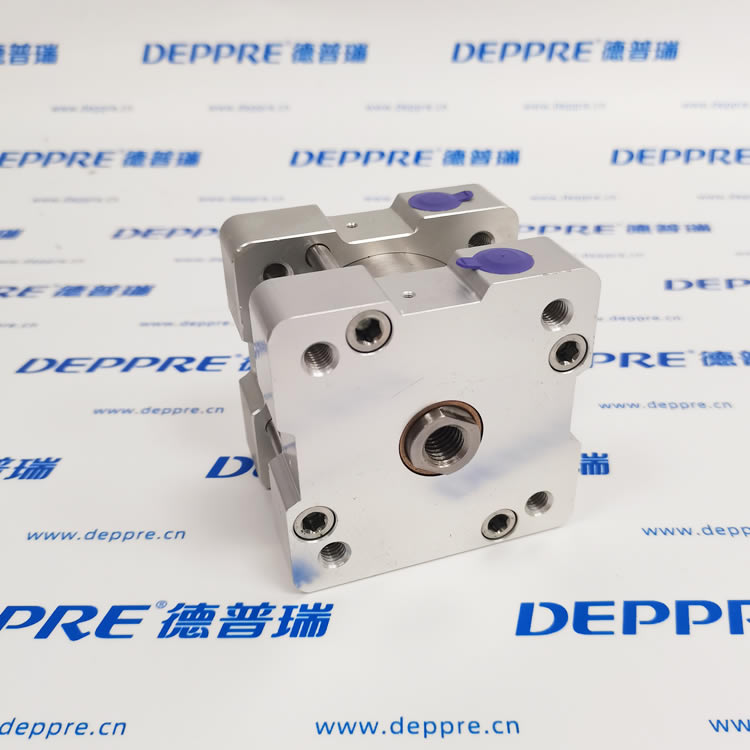

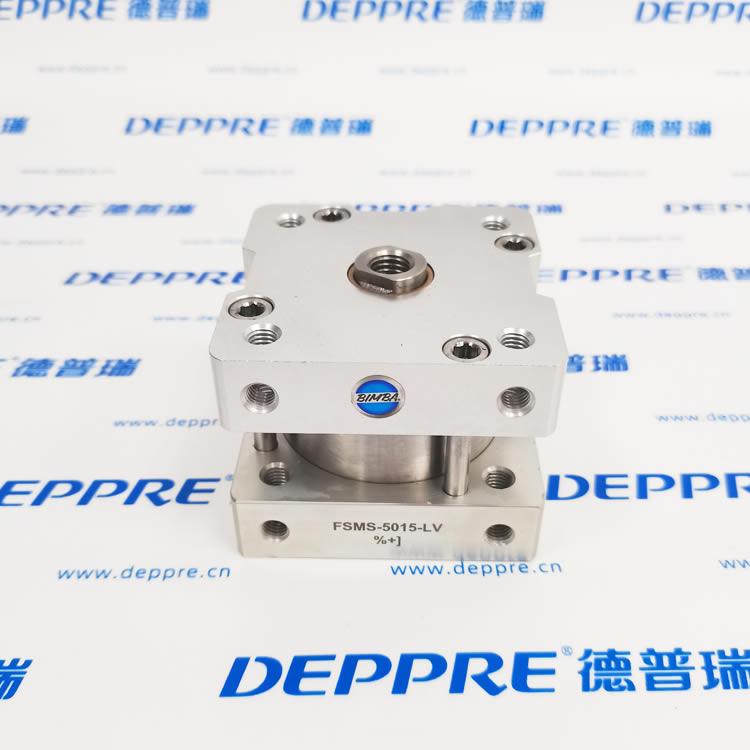

Bimba FSMS?5015?LV（美國賓霸 Flat?1 扁平薄型氣缸）

一、型號釋義

• FSMS：Flat?1 超薄方形雙作用氣缸系列；50：缸徑 50mm；15：行程 15mm；LV=Low Friction 低摩擦密封配置

二、關鍵參數

1. 規格：缸徑 φ50mm，有效行程 15mm，雙作用單出桿

2. 氣源壓力：標準工作0～7bar（100PSI），耐壓最高 10bar

3. 氣口螺紋：Rc1/8（G1/8）內牙，兩端側孔進氣

4. 材質：缸筒304 不銹鋼、活塞桿 303 不銹鋼、鋁合金陽極氧化端蓋、Buna?N 丁腈密封，LV 專用低摩擦密封圈

5. 環境溫度：-29℃～+93℃，耐油污、潮濕工況

6. 安裝：本體沉頭通孔固定式安裝，桿端內牙螺紋

三、產品特點

1. 超薄扁平結構，厚度遠低于標準氣缸，狹小設備空間安裝；LV 低摩擦密封，低速無爬行、微壓平穩啟動

2. 全不銹鋼缸體防銹耐腐蝕，可用于水汽、切削液環境；可配套 Bimba 原裝磁性開關檢測行程位置

3. 免潤滑長效密封，長期免維護

四、應用

自動化工裝夾具、食品設備、精密壓合、流水線頂升、小型模具夾緊
