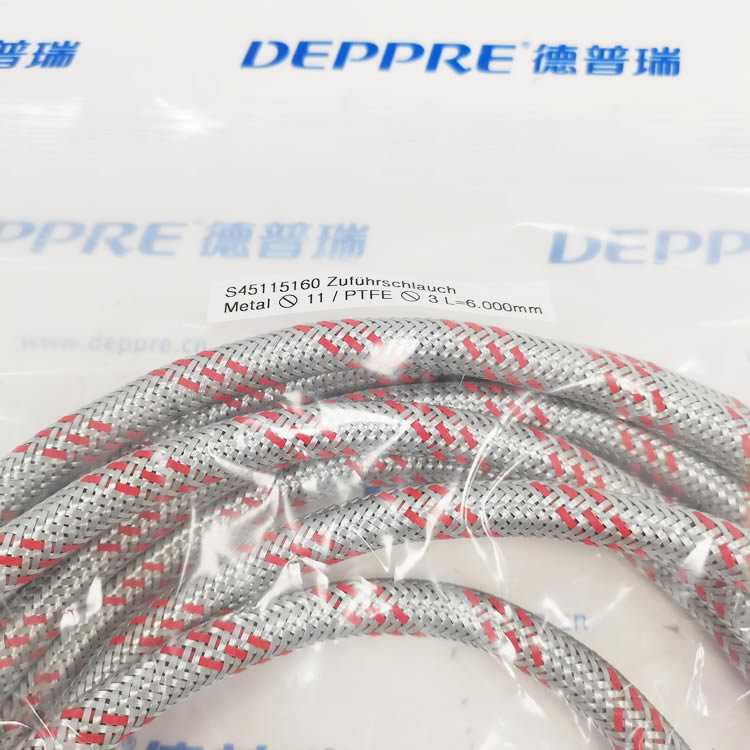

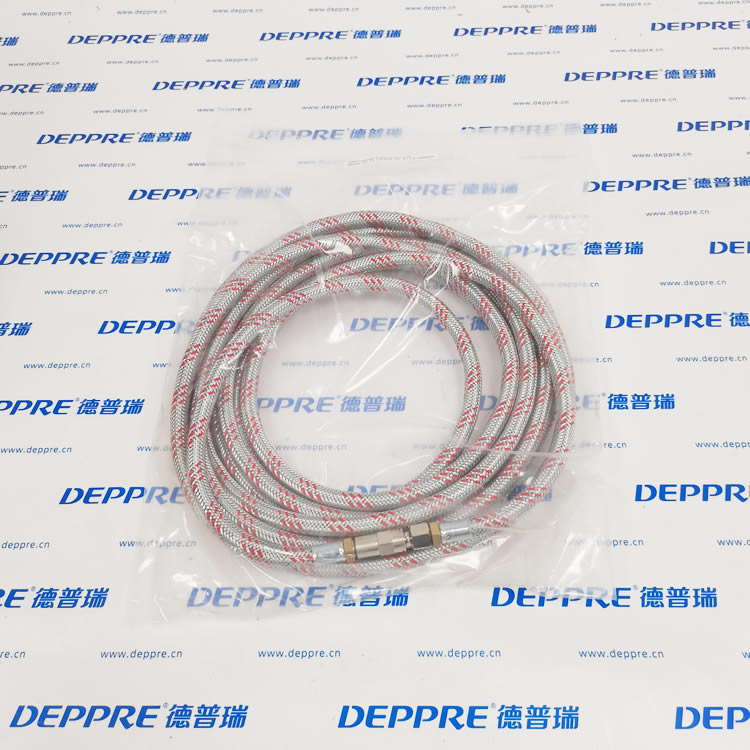

Steidle S.45115160（斯泰德爾 金屬 - PTFE 高壓輸送管）

Steidle S.45115160 是德國 Steidle（斯泰德爾）微量潤滑（MQL）/ 集中潤滑系統專用的金屬編織增強 PTFE 內襯高壓輸送管（Feed Tube），用于精密輸送微量潤滑油 / 脂，適配 Lubrimat L60 等主力機型。

一、型號釋義

• S.：Steidle（斯泰德爾）產品系列標識

• 45115160：唯一零件編號

• 類型：Feed Tube（輸送管），金屬編織 + PTFE 內襯結構

• 核心規格：外徑 φ11mm / 內徑 φ6mm，適配 3L=6mm 接頭系統

二、結構與材質（三層復合）

內層（介質接觸層）

材質：100% 純 PTFE（聚四氟乙烯）

特性：耐油、耐脂、耐合成潤滑劑、超低摩擦、自潤滑、不粘油、不腐蝕

尺寸：內徑φ6mm，壁厚均勻，光滑內壁保障微量油精準輸送

增強層（承壓骨架）

材質：304 不銹鋼絲高密度編織

特性：抗高壓、抗拉伸、抗振動、防爆裂、耐機械磨損

作用：承受系統高壓（≤250bar），防止軟管變形、鼓包或破裂

外層（防護層）

材質：耐磨黑色 PU（聚氨酯）

特性：防老化、防油污、抗機械沖擊、耐切削液腐蝕、延長使用壽命

尺寸：外徑φ11mm，適配標準 3L 卡套接頭（3L=11.000mm）

三、核心優勢

• 高壓精準輸送：250bar 耐壓，PTFE 內壁無殘留、不掛油，保障 ** 微量潤滑（毫升 / 小時級）** 定量精準

• 耐油耐老化：PTFE + 不銹鋼 + PU 三層復合，長期接觸油 / 脂不溶脹、不硬化、不腐蝕，壽命≥2 年

• 防漏防損：搭配 METALL 11/PTFE 密封環，杜絕卡套割傷軟管，零泄漏；不銹鋼編織抗沖擊、抗踩踏

• 柔性易裝：彎曲半徑小，可穿拖鏈、繞狹小空間布線，適配機床、鋸床、加工中心高速運動

• 原廠兼容互換：與 FRITSCH 同規格管完全互換，適配 Steidle Lubrimat L60/L700、Sawfit SF 等全系 MQL 系統

• 四、典型應用場景

• 設備：Steidle Lubrimat L60/L700、Sawfit SF、Toolmat 等微量潤滑系統

• 行業：金屬切削（車 / 銑 / 鉆 / 鋸）、工程機械、機床、風電、注塑機

• 介質：MQL 微量潤滑油、潤滑脂、低粘度切削油

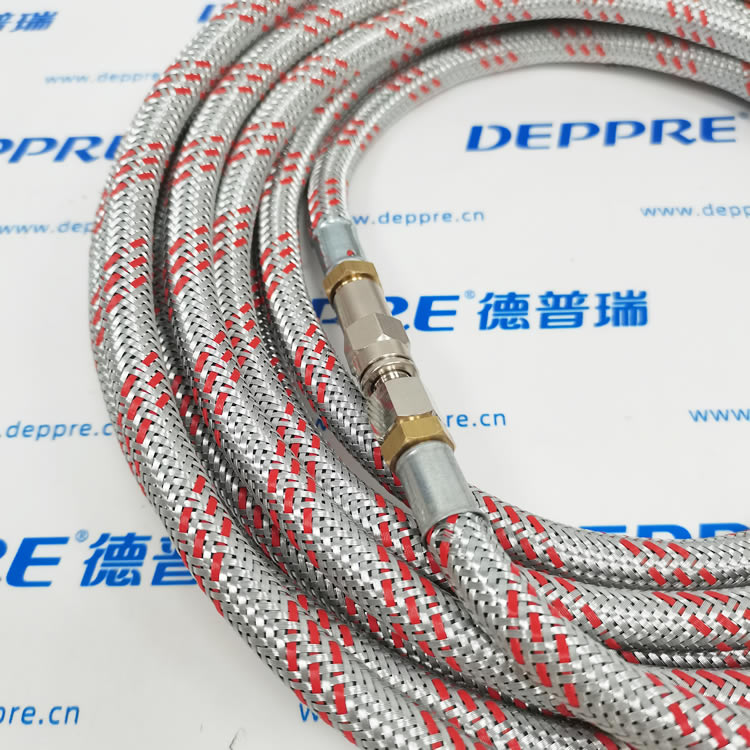

• 裝配組合：S.45115160 管 + METALL 11/PTFE 密封環 + 3L=11mm 卡套 + Steidle 3L 接頭
