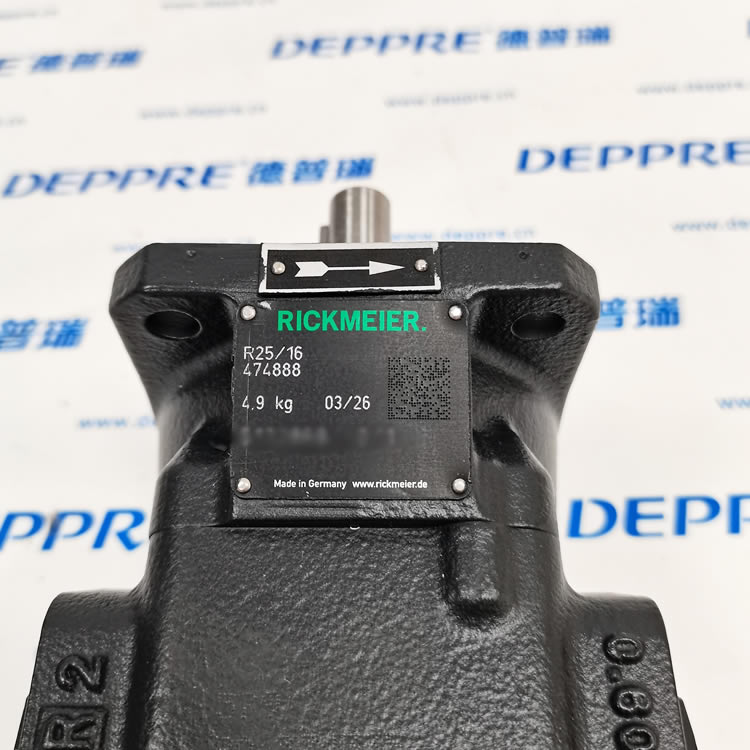

RICKMEIER R25/16（德國瑞克梅爾 齒輪泵）

R25/16 是 RICKMEIER 經典小流量、中壓外嚙合齒輪泵，主打潤滑系統 + 低壓液壓站。

一、型號含義（R25/16）

• R25：泵體尺寸系列（緊湊型、中小流量）

• 16：幾何排量 16 cm3/rev（每轉 16 mL）完整型號示例：R25/16 FL?Z?DB16?W?G1?L

• FL：法蘭安裝

• Z：順時針旋轉（驅動端看）

• DB16：內置16 bar溢流閥

• W：帶腳座

• G1：進出口 G1"（1 寸管螺紋）

• L：L 型法蘭端

二、核心技術參數（標準型）

• 排量：16 cm3/r

• 流量：≈23.6 L/min @1450 rpm

• 連續工作壓力：25 bar；峰值 30 bar

• 轉速范圍：950–3600 rpm（推薦 1450 rpm）

• 介質粘度：5–20000 mm2/s（液壓油、齒輪油、潤滑油）

• 溫度：?25℃～+80℃（NBR）；可選 FKM 至150℃

• 材質：

• 泵體：EN?GJL?250（灰鑄鐵 GG25）

• 齒輪 / 軸：16MnCrS5 滲碳淬火鋼

• 軸承：P10/DU 復合滑動軸承（可短時間干轉）

• 密封：NBR（標準）/ FKM（高溫）

• 接口：G1" 內螺紋

• 驅動軸：φ24 mm 圓柱軸，帶鍵槽

• 重量：≈18 kg

三、性能曲線（參考）

• 流量–轉速：線性正相關（1450 rpm ≈23.6 L/min）

• 流量–壓力：25 bar 下流量衰減 < 5%（容積效率高）

• 噪音：≈59 dB(A) @1450 rpm/25 bar

四、典型應用

• 工業齒輪箱、軸承集中潤滑系統

• 機床、冶金、風電、船舶低壓液壓站

• 輸送：ISO VG46–220 液壓油 / 齒輪油

五、配套與訂貨

• 常用配套：RICKMEIER DBV40 溢流閥（訂貨號 5132869/40/1，DN40/40 bar）

• 原廠訂貨號：47488（對應 R25/16 FL?Z?DB16?W?G1?L）

六、安裝與調試要點

1. 安裝：L 型法蘭 + 腳座（B35），底裝 / 側裝均可，避免軸向受力

2. 驅動：電機功率 **≥1.1 kW @25 bar/1450 rpm**，建議配彈性聯軸器

3. 吸油：吸油口 **≥G1"，吸油高度≤1 m**，推薦100 μm吸油過濾器

4. 調壓：內置 DB16 溢流閥出廠預設 16 bar，現場可5–25 bar調節
