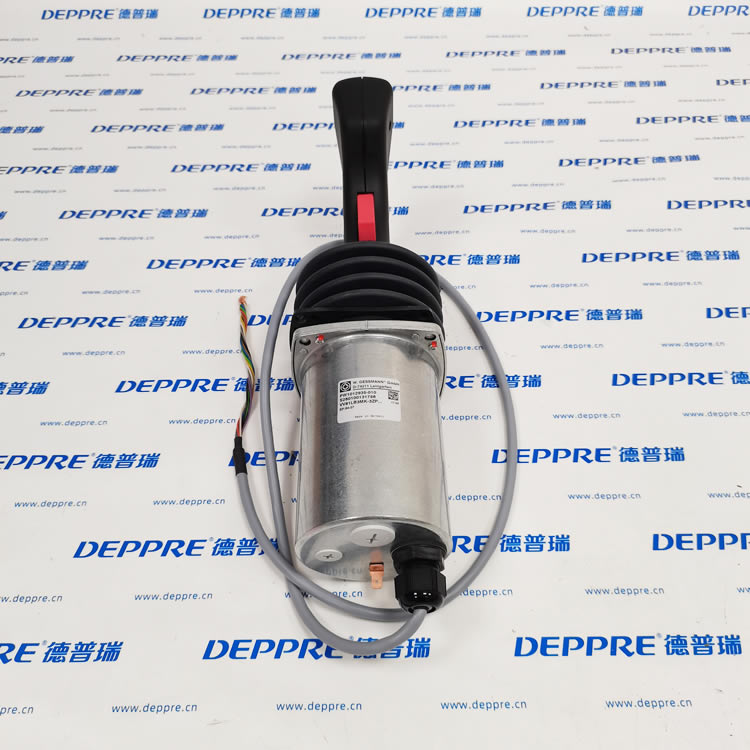

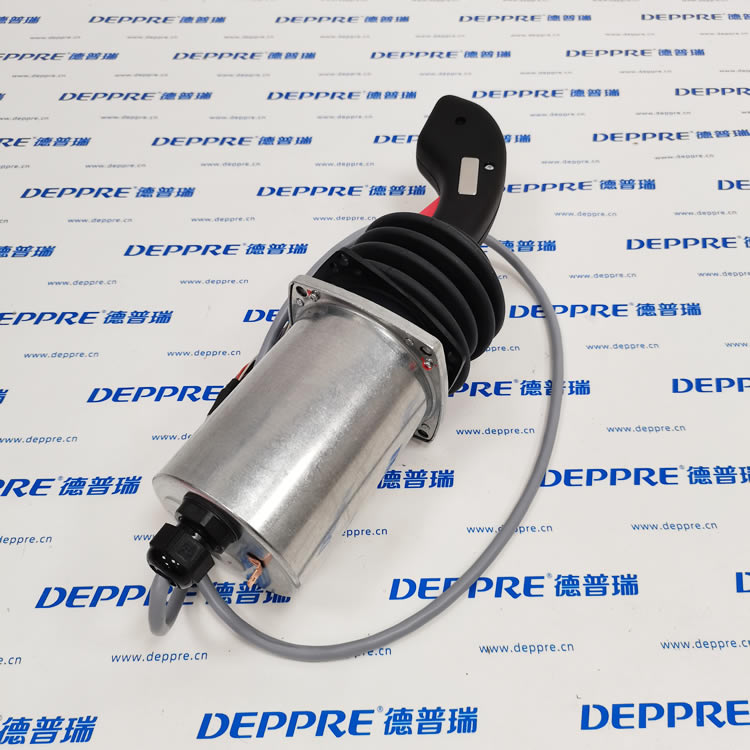

GESSMANN VV81LB3MK-3ZP（德國捷斯曼 多軸工業操縱桿）

VV81LB3MK-3ZP 是德國 W. GESSMANN GmbH（捷斯曼）VV8 系列的三通道電位器型多軸操縱桿，主打高可靠、強防護、長壽命，用于工程機械、起重設備、液壓系統的主令控制。

一、品牌與定位

• 制造商：W. GESSMANN GmbH（德國萊因加滕，60 年工業控制器經驗）

• 系列：VV8 系列（多軸、模塊化、重型操縱桿）

• 類型：3 軸電位器操縱桿（X/Y/Z 三向比例控制）

• 應用：起重機、挖掘機、裝載機、高空作業平臺、液壓站、港口機械

• 認證：CE、ISO 9001，符合 IEC 60947-5-1

二、型號解析（VV81LB3MK-3ZP）

• VV81：系列代號（VV8 標準型，1 = 基礎版）

• L：Left（左置），安裝方向左側

• B：電位器（Potentiometer），模擬量輸出

• 3：3 軸控制（X/Y/Z 三向）

• M：金屬底座，高強度耐磨

• K：帶按鍵握把（頂部 / 側面按鈕）

• 3ZP：3 路電位器（Z = 電位器，P = 比例輸出）

三、核心技術參數

1）電氣特性

• 控制軸數：3 軸（X/Y/Z），比例無級調節

• 輸出信號：0.5–2.5–4.5V DC（5V 供電，中位 2.5V）

• 供電電壓：5V DC ±5%（控制器供電）

• 電位器阻值：5kΩ（標準），線性精度 ±0.5%

• 開關量：握把帶 2–4 個按鈕（可選常開 / 常閉）

• 絕緣電阻：≥1MΩ（500V DC）

2）機械性能

• 機械壽命：2000 萬次循環（VV8 系列，工業級）

• 操作力矩：X/Y 軸 3–5Nm，Z 軸 5–8Nm（帶摩擦阻尼）

• 行程角度：X/Y 軸 ±30°，Z 軸 ±45°

• 復位方式：自動中位復位（彈簧回彈）

• 底座材質：壓鑄鋁合金，防腐蝕、抗沖擊

3）環境與防護

• 防護等級：IP65（防塵、防噴水，適配戶外 / 潮濕）

• 工作溫度：?40℃…+60℃（寬溫，耐寒耐熱）

• 存儲溫度：?50℃…+80℃

• 耐候性：抗油、防水、耐紫外線、耐臭氧

• 振動 / 沖擊：5–2000Hz，10g（符合 EN 60068-2-6）

4）物理規格

• 尺寸（長 × 寬 × 高）：約 180×120×250mm

• 重量：約 3.5kg（金屬底座，穩固）

• 安裝方式：4 孔法蘭安裝（標準孔距）

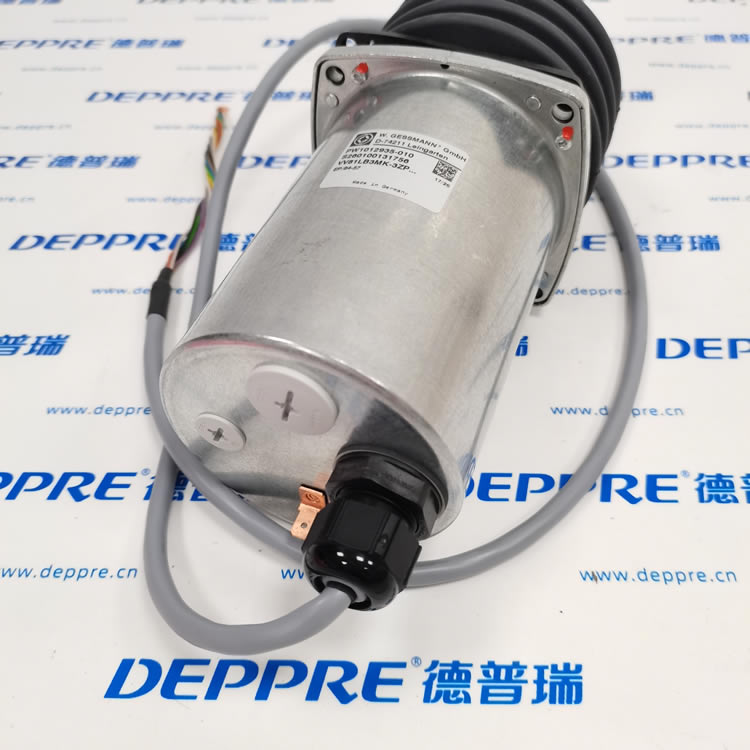

• 出線方式：底部密封電纜接頭（防水防塵）

四、結構特點

1. 三通道獨立控制：X/Y/Z 三軸電位器獨立輸出，精準比例控制液壓流量 / 電機轉速

2. 金屬強化底座：壓鑄鋁底座 + 內部金屬支架，抗沖擊、防變形，適配重型振動工況

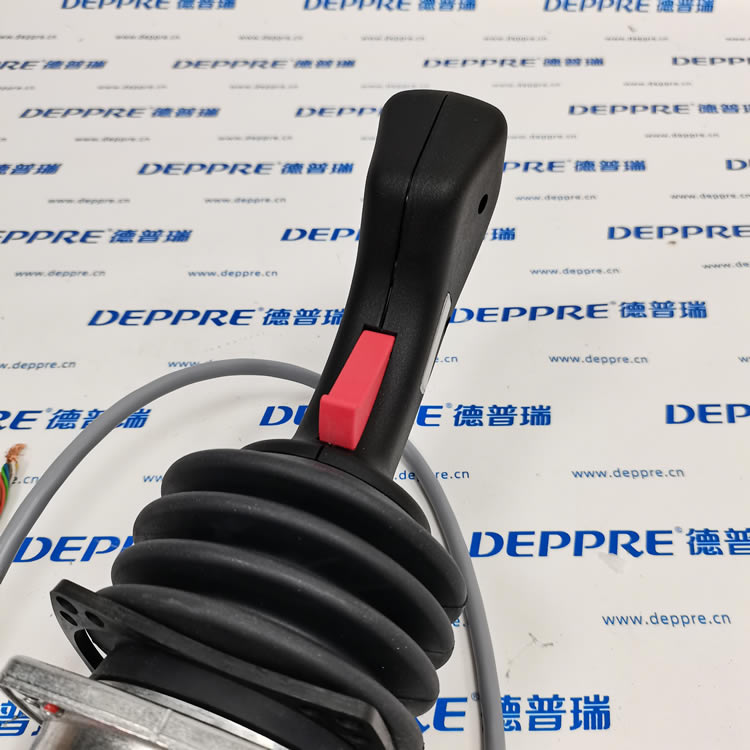

3. 人體工學握把：防滑橡膠握把，帶2–4 個功能按鈕（如啟動 / 停止、急停、檔位切換）

4. 全密封防護：IP65 防塵防水，可直接用于戶外、雨天、粉塵環境

5. 長壽命設計：進口耐磨電位器 + 不銹鋼彈簧，2000 萬次免維護運行

6. 模塊化定制：可定制軸數、輸出信號（電位器 / 編碼器）、按鈕數量、握把顏色

五、典型應用

• 工程機械：挖掘機、裝載機、推土機（控制動臂 / 斗桿 / 行走）

• 起重設備：汽車吊、履帶吊、龍門吊（控制起升 / 變幅 / 回轉）

• 高空作業：升降平臺、蜘蛛車（控制升降 / 伸縮 / 行走）

• 港口機械：集裝箱吊、堆高機（控制吊具 / 行走 / 轉向）

• 液壓系統：液壓站、測試臺（比例閥 / 伺服閥控制）
