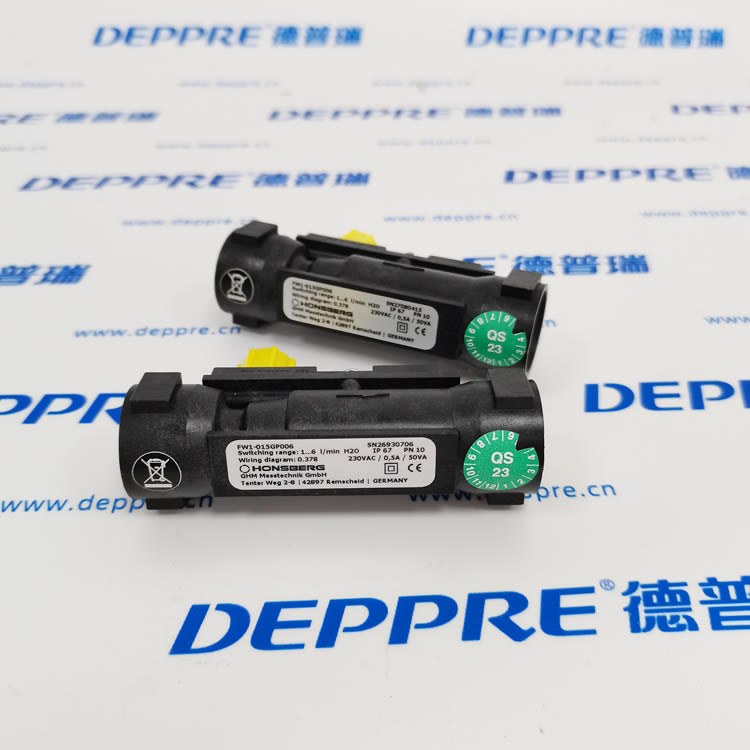

• HONSBERG FW1-015GP006（德國豪斯派克 活塞式流量開關）

• FW1-015GP006 是德國 Honsberg（豪斯派克）FW1 系列小型活塞式流量開關，用于水 / 油類液體的流量監測與報警，無供電、純機械、M12 接頭，常見于機床、冷卻回路、小型液壓站。

• 一、型號拆解

  FW1：系列號，活塞式流量開關

• 015：口徑 DN15（G1/2" 內螺紋）

• G：材質 POM 工程塑料（耐腐蝕、輕量化）

• P：活塞 + 簧片開關（磁性觸發、無源干接點）

• 006：流量范圍 1–6 L/min（水）

二、核心參數（2026 官方數據）

流體參數

• 測量介質：水、低粘度油（≤10 cP）

• 流量范圍：1–6 L/min（水，20℃）

• 耐壓：PN10（10 bar）

• 介質溫度：-20℃ ～ +90℃

• 環境溫度：-20℃ ～ +70℃

• 壓力損失：0.2–0.8 bar（@6 L/min）

電氣參數（簧片開關，無源）

• 開關類型：常開 NO（默認）

• 最大電壓：230 VAC / 240 VDC

• 最大電流：0.5 A

• 觸點容量：50 VA

• 電氣接口：M12×1，4 針

機械參數

• 接口：G1/2" 內螺紋

• 外殼：POM 玻纖增強

• 活塞：POM

• 彈簧：不銹鋼 1.4310

• 密封：NBR（丁腈橡膠）

• 重量：約 0.2 kg

三、工作原理

• 介質流動推動彈簧負載活塞，活塞內置磁鐵；

• 流量達到設定值時，磁鐵觸發簧片開關動作（閉合 / 斷開）；

• 純機械、無需供電，電氣與機械腔隔離，防水防油。

四、關鍵特點

1. 極小壓力損失：適合低壓 / 小流量回路；

2. 高重復性：±10% 滿量程，長期穩定；

3. 耐臟抗污：活塞自清潔，不易卡滯；

4. 輕量化防腐：POM 外殼，適配弱酸堿 / 潮濕環境；

5. 安裝靈活：標準水平安裝，垂直 / 倒立也可（需重校開關點）。

五、典型應用

• 機床：切削液 / 冷卻水流監測，斷流報警；

• 液壓系統：小型泵站回油 / 供油流量保護；

• 工業制冷：冷卻水 / 乙二醇回路流量監控；

• 空壓機：油冷 / 水冷回路流量開關；

• 化工 / 制藥：低粘度潔凈液體流量報警。
