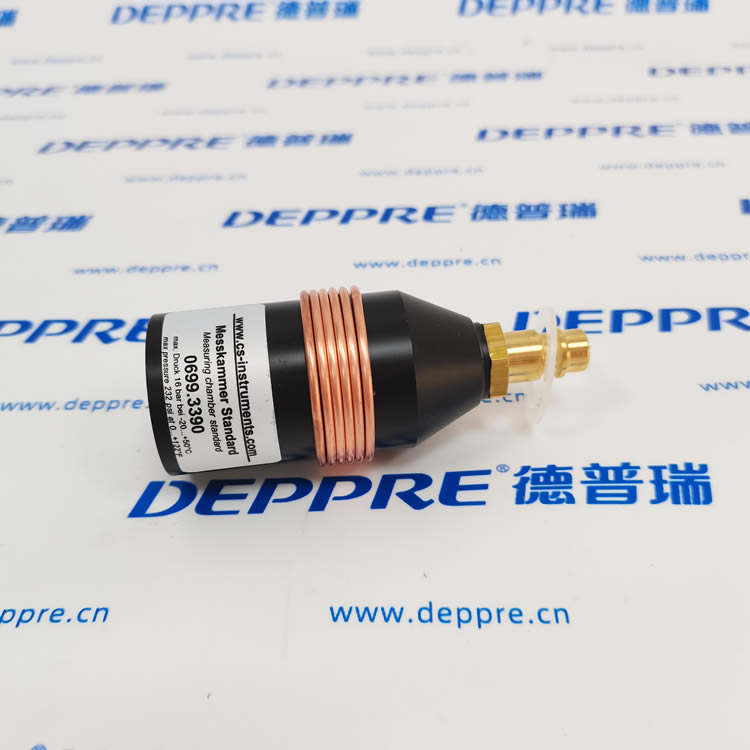

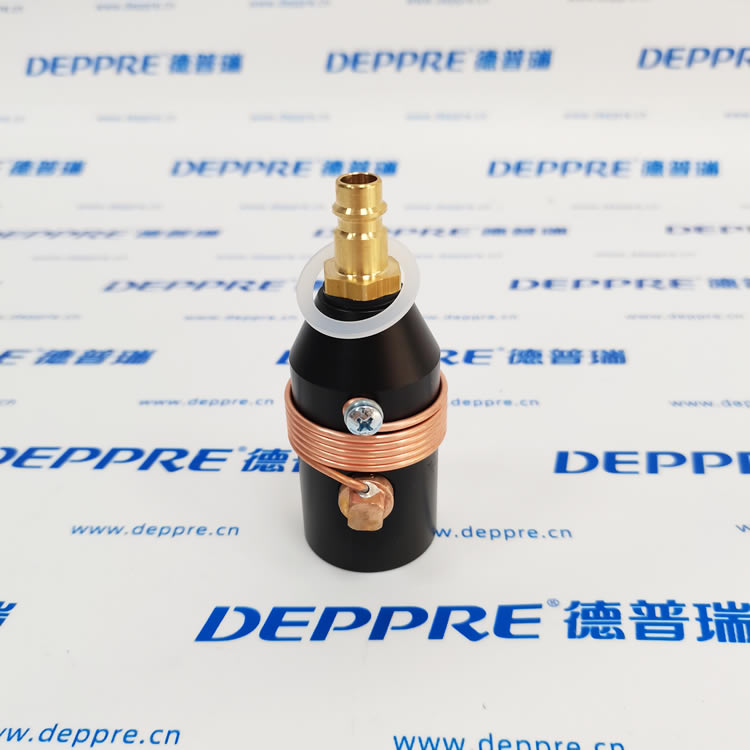

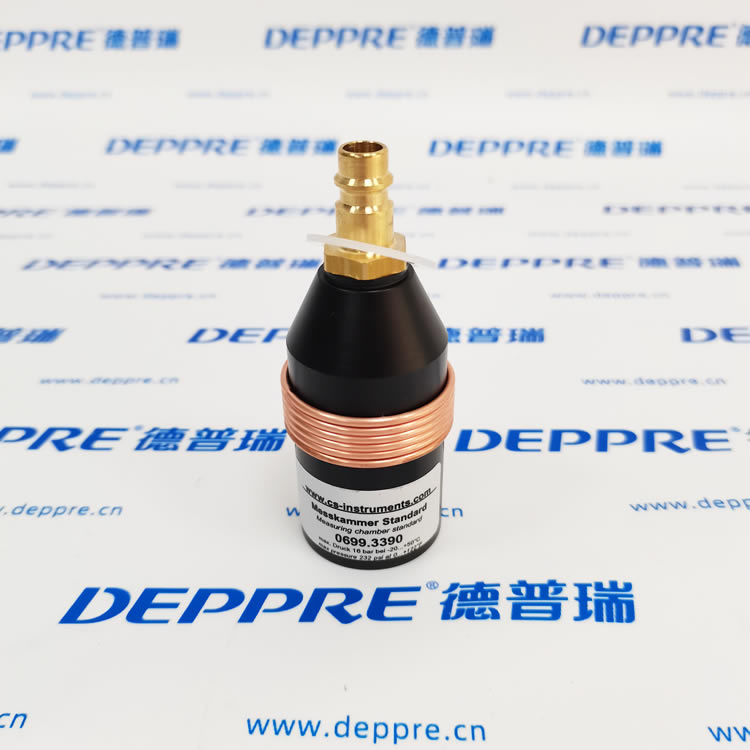

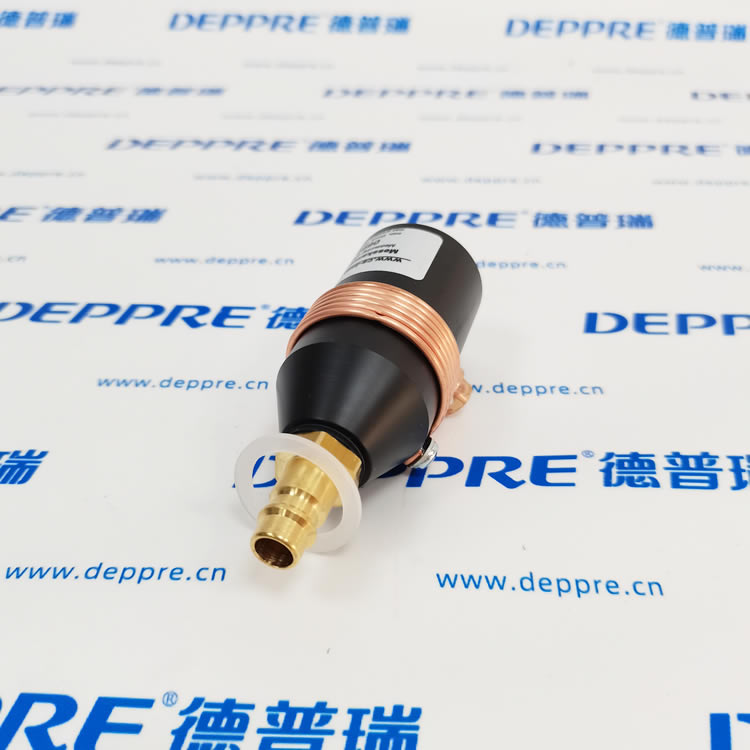

MESSKAMMER STANDARD 0699.339（CS 標準測量腔）

MESSKAMMER STANDARD 德語直譯：標準測量腔 / 標準測量室訂貨號：0699.3390（常簡寫為 0699.339）品牌：CS Instruments（德國 CS 儀表）用途：FA 510/FA 515 露點傳感器專用安裝基座，壓縮空氣系統必備配件。

一、中文名與核心作用

• 全稱：標準露點測量腔（Standard Measuring Chamber）

• 簡稱：CS 測量腔、露點傳感器安裝座

• 作用：


• 帶壓插拔：16 bar 壓力下可快速拆裝傳感器，免停機、免泄壓維護。

• 強制對流：內置銅毛細管，穩定流出約 1 L/min 氣體，避免 “死水”，響應更快、測量更準。

• 保護傳感器：隔離管路油污、顆粒，延長探頭壽命。

• 在線等同精度：腔體內壓力與管路一致，等同于直接在線測量。

二、技術參數（0699.3390）

• 最大壓力：16 bar（壓縮空氣）

• 介質適配：壓縮空氣、氮氣、氧氣等中性氣體

• 接口：

• 傳感器端：G?” 內螺紋（適配 FA510/FA515）

• 管路端：G?” 內螺紋

• 流量：約 1 L/min（固定流出）

• 材質：工程塑料主體 + 銅毛細管 + 耐老化密封

• 重量：約 0.125 kg

• 適配傳感器：FA 510、FA 515、FA 410 等 CS 露點探頭

三、型號與選型

• 0699.3390：標準型（≤16 bar，最常用）

• 0699.3590：高壓型（≤350 bar，特殊工況）

• 0699.3690：大氣壓型（帶壓力表，用于常壓露點）

四、典型應用場景

• 壓縮空氣冷凍式 / 吸附式干燥機后端露點監測

• 氮氣、氧氣、氬氣等工業氣體水分檢測

• 汽車、制藥、電子、塑料行業干燥工藝監測點

• 需要頻繁校準 / 維護露點傳感器的工況

五、安裝示意

1. 測量腔 G?” 接壓縮空氣主管（分流）

2. FA515 傳感器 G?” 擰入測量腔

3. 通電即可，無需額外調試
