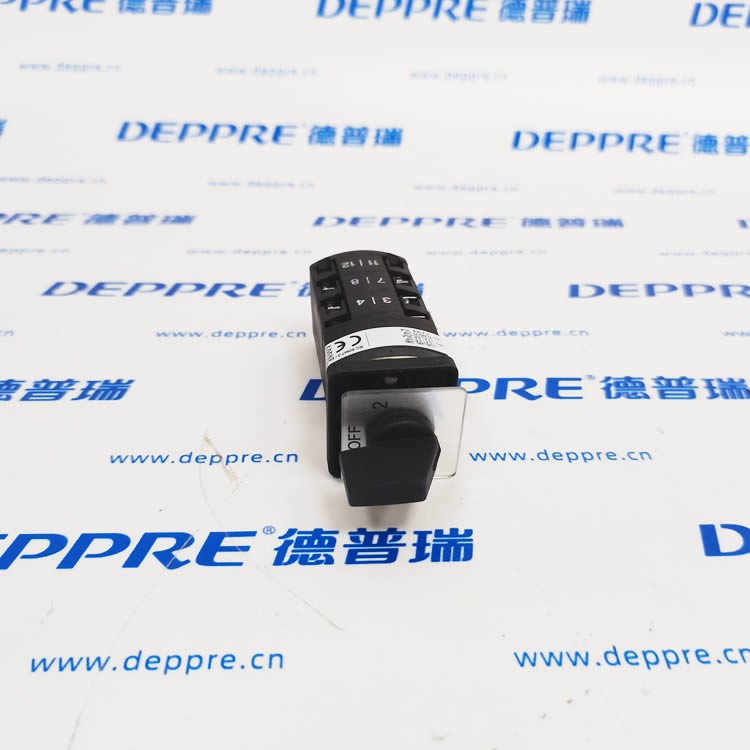

Salzer P110-SE0713 旋轉凸輪開關完整資料

一、品牌與型號基礎信息

1. 品牌：S?lzer（薩爾澤，德國老牌工業凸輪開關廠商，1956 年創立）

2. 完整型號：P110-SE0713

• 系列：P110 標準工業凸輪開關系列

• SE0713：內部凸輪觸點程序代碼（決定檔位通斷邏輯，標簽附帶觸點時序圖）

3. 產地：Made in Germany 德國原裝

4. 物料編碼：964840

5. 認證：CE 歐盟安全認證，符合 REACH 環保規范

二、銘牌額定電氣參數

• AC-21A（阻性負載）：10A

• AC-23A（電機負載）：3kW / 380~440V 工業三相電壓

三、產品結構與特性

1. 可編程凸輪模塊化結構內部凸輪片可自定義觸點通斷，強制斷開觸點設計，中間 OFF 檔位具備物理隔離，防止回路誤導通。

2. 安裝與防護面板前裝式，單孔 / 四孔面板固定；外殼高強度阻燃工程塑料，整機防塵抗振動，適配控制柜、機床惡劣工況。

3. 觸點材質：銀合金觸點，電弧耐受強，機械循環壽命長，適合頻繁檔位切換。

4. 檔位角度：標準切換角度 60°，帶清晰檔位標識，可選手柄鎖止防誤操作。

四、SE0713 凸輪邏輯說明

產品標簽自帶 SE0713 觸點時序圖：

• 檔位：0（OFF 中位隔離）、1、2 多檔位選擇

• 多組獨立觸點回路，可同時控制多路信號 / 動力回路通斷；

• OFF 檔全部觸點斷開，實現回路安全隔離。

五、典型應用場景

1. 控制柜電源切換、就地 / 遠程模式選擇開關；

2. 風機、水泵、小型電機啟停 / 檔位調速選擇；

3. 機床、自動化設備操作模式、功能回路切換；

4. 暖通、環保設備控制回路檔位轉換。
