AWH VMove 1 DN25-100 氣動執行氣缸（執行器）完整說明

一、基礎信息

品牌

AWH（Armaturenwerk H?tensleben GmbH，德國），隸屬 NEUMO 埃倫伯格集團，專注制藥 / 食品無菌管路閥門驅動氣缸。

型號全稱

VMove 1 L/L（AIR/AIR）雙作用氣動氣缸

適配閥門通徑范圍

DN25、DN32、DN40、DN50、DN65、DN80、DN100（1"~4"）衛生級蝶閥、緊湊型球閥

二、核心技術參數

1. 驅動形式：L/L = 雙作用 Air/Air兩端通氣分別控制開 / 關，無內置彈簧，斷氣后閥門保持當前位置；如需失氣復位需選 Air/Spring 單作用款

2. 輸出扭矩：70 N?m，完全覆蓋 DN25~DN100 無菌蝶閥啟閉力矩

3. 標準氣源壓力：3~6 bar（0.3~0.6 MPa），最大耐壓 8 bar

4. 缸體材質：1.4307（304L 不銹鋼），IP65 防塵防水，潔凈車間可直接水洗

5. 機械尺寸

• 缸筒外徑：89 mm

• 輸出軸內方：9.5 mm

• 整機高度：231~269.5 mm

• 自重：2.2 kg

6. 氣動接口：G1/8 內螺紋，可旋轉金屬快接頭

7. 內置配置：自帶 VMone 可視化位置視窗，標配 M12 傳感器接口，可加裝位置反饋開關

8. 使用壽命：原廠保證≥30 萬次開關循環

   三、配套保養備件（氣缸密封維修包）

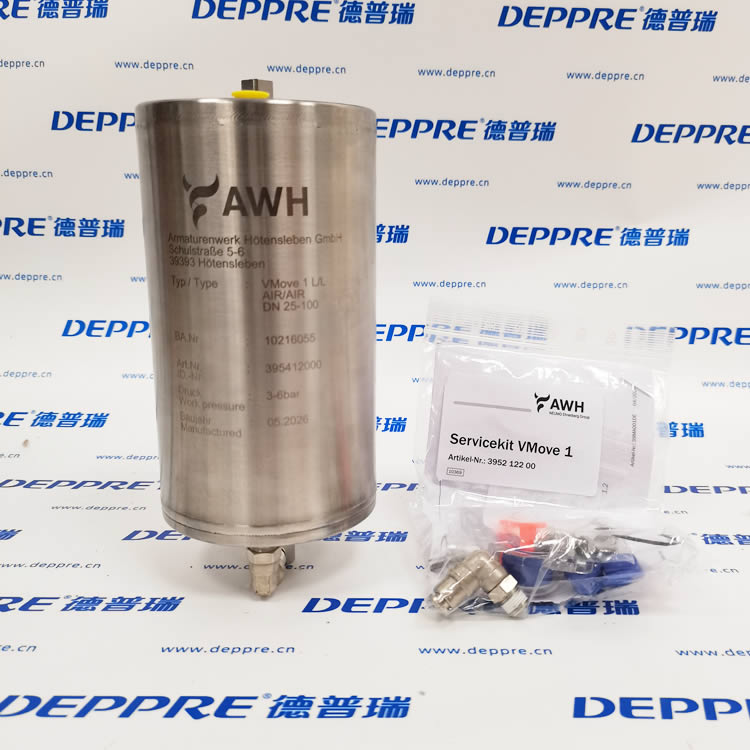

• 套件名稱：Servicekit VMove 1

• 原廠貨號：3952 122 00

• 包含：氣缸活塞膜片、全部 O 型密封圈、防塵墊圈、回訊器密封件

• 用途：解決氣缸漏氣、蒸汽滅菌老化、位置指示器密封失效，無菌工況建議 12~18 個月定期更換

四、應用與工況特點

1. 適用行業：生物制藥、乳制品、飲料、精細化工無菌管道

2. 工藝兼容：支持 CIP 在位清洗、SIP 135℃高溫蒸汽滅菌

3. 衛生設計：無死角、外露運動件全包裹，避免物料積留污染

4. 模塊化優勢：可后期加裝限位開關、RFID 識別、VMon 閥位控制頭，無需更換氣缸本體
