KRAUS&NAIMER（奧地利 K&N 藍系列）CA10.A200*J-0002.FT1 鑰匙型凸輪轉換開關
一、型號拆解
CA10：藍系列 S0 規格，約定發熱電流 Ith=20A，面板開孔 48×48mm，K&N 經典緊湊型凸輪開關本體
A200：凸輪代碼→兩檔位（OFF-ON）通斷結構，60° 操作轉角，標準電源啟停回路凸輪排布

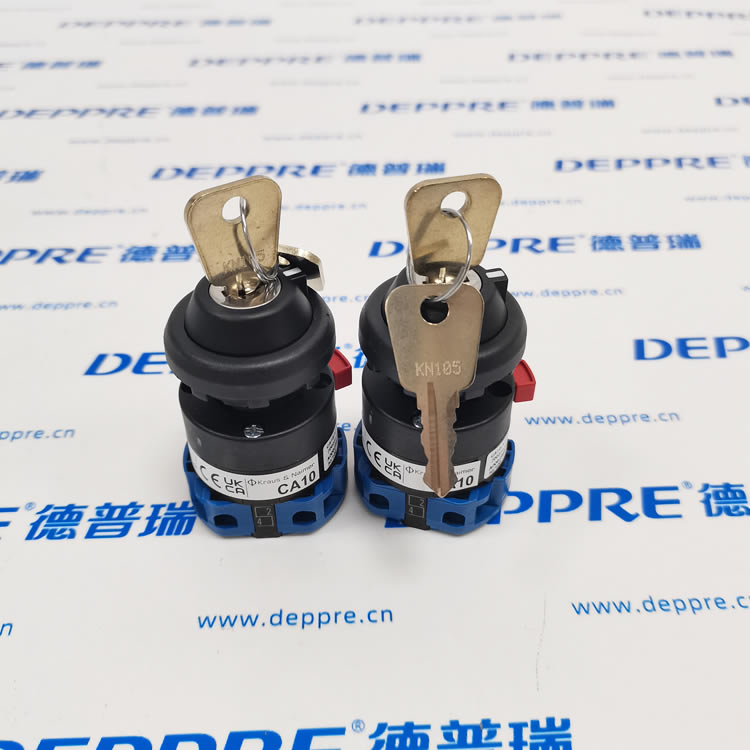

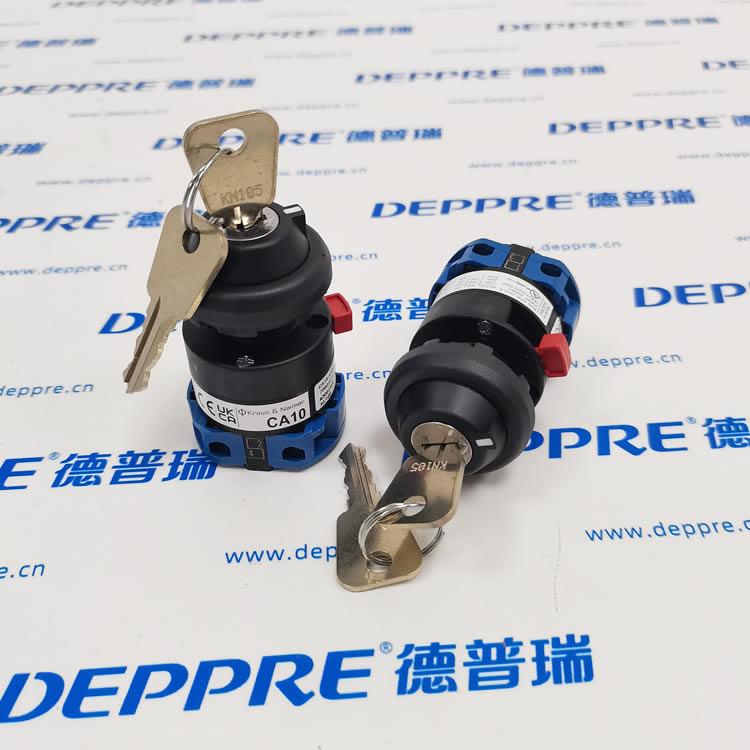

J-0002：鑰匙鎖定操作頭（J = 鑰匙旋鈕），0002 為鎖芯編碼，鑰匙拔出僅在 OFF 檔位（斷電拔鑰匙、通電鎖止無法取鑰匙，安全隔離）
FT1：IP65 密封面板安裝結構、前法蘭固定、防濺防塵防水，機柜面板嵌入式安裝
二、電氣參數
額定絕緣電壓 Ui=690V AC；約定熱電流 20A
AC-3（電機負載）：400V→5.5kW；AC-23A 阻感負載標配選型
觸點：2 極（2 常開回路），側出線防護接線端子（防手指誤觸 EN50274），M3.5 鎖緊螺釘接線
工作溫度：-25℃～+55℃，機械壽命≥500 萬次，電氣壽命≥20 萬次
三、結構與功能
檔位：2 位 0 (OFF) ? I (ON)，旋轉 60° 切換
OFF 位：鑰匙可拔出，開關斷開；ON 位：鑰匙鎖死無法拔出，回路導通（設備上電后不能拿走鑰匙防誤斷電）
防護：面板側 IP65，適合潮濕、粉塵機床 / 設備控制柜環境
安裝：標準 48×48mm 方孔面板開孔，前法蘭鎖緊固定
四、應用場景
機床主電源鑰匙開關、自動化設備總電源隔離、電控柜安全上鎖開關、起重設備啟停鎖控、設備權限管控（專人鑰匙上電）。
五、同系列區分
FT1 = 前裝密封 IP65；FT2 = 柜門加長軸型；普通旋鈕不帶 J = 無鑰匙自由旋轉
